Принцип работы гидроаккумулятора

В этой статье расскажу, как работает гидроаккумулятор для системы водоснабжения частного дома.

Рекомендуется посмотреть видео.

Смотреть полное видео по водоснабжению частного дома

Гидроаккумулятор это система двух сред между которыми находится резиновая мембрана. Первая среда это вода, а вторая среда это обыкновенный воздух, которым мы дишим. Воздух как любой газ является полезным механизмом в плане получения упругого механизма на сжимание и растягивания пространства. Поэтому в системе используется воздух или газ, который легко растягивается и сжимается. Это приводит к тому, что вода может втекать и вытикать из гидроаккумултора.

Воздух в гидроаккумулятор можно закачать обыкновенным автомобильным насосом.

Принцип работы гидроаккумулятора

В первую очередь гидроаккумулятор служит для того, чтобы мгновенно давать расход из крана до того, как включится насос.

Это относится к двум типам работы системы.

Тип 1: Зависание системы, когда расход крана смесителя равен расходу насоса. Выбирается малый объем гидроаккумулятора.

Тип 2: Расход насоса выше потребления крана-смесителя. Выбирается большой объем гидроаккумулятора.

Во вторую очередь гидроаккумулятор служит устройством для поддержания независимого расхода насоса. То есть насос может выдавать больший расход, чем расход из крана-смесителя. Это дает возможность использовать нагрузку насоса с максимальным КПД. То есть насос всегда работает с максимальным расходом и лишний не используемый расход попадает в гидроаккумулятор.

В третьих насос работает с меньшим циклом включения и отключения. То есть меньше включается и отключается.

Чем больше объем гидроаккумулятора, тем реже насос включается и отключается.

Выбираем гидроаккумулятор самой распространенной модели на 50-80 литров.

Если нужен большой объем, то поставьте второй гидроаккумулятор рядом.

Если мембрана внутри гидроаккумулятора порвется, то это избавит Вас от проблем с поиском резиновой мембраны. То есть резиновую мембрану на 50-80 литров вы найдете на рынке быстрее, чем редкие уникальные размеры на 100-150 литров.

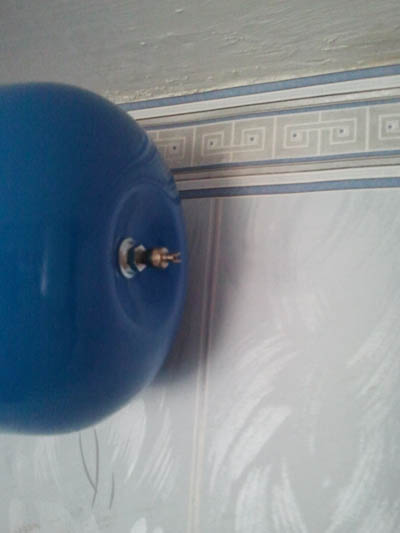

Очень часто из гидроаккумулятора выходит воздух из-за тог, что начинает пропускать золотник. И гидроаккумулятор выходит из нормальной работы, поэтому рекомендуется закручивать колпачек.

Подключение гидроаккумулятора шлангом

Гибкий шланг это простое решение. Но я Вам расскажу, почему я и многие не ставим его, потому, что остался осадок от некачественных шлангов, которые могли со временем лопнуть. То есть метал, который использовался он мог треснуть или треснуть накидная гайка. Также не используем потому, что это не совсем удобно в плане монтажа. Трубопровод можно сделать любой длины, а шланг нужно подгонять под нужные размеры.

Найдутся люди, которые испугаются того, что в гидроаккумулятор начнут попадать различные крошки мусора. И захотят поставить фильтр грязевик на линию гидроаккумлятора. Скажу, что этого делать не стоит потому, что скорость воды в трубопроводе из гидроаккумулятора может быть очень хорошей и достигать 1-2 м/сек. С такой скоростью крошки мусора легко поднимаются. И не думайте, что сам погружной насос прям уж так просто много захватывает песка и камней. В погружном насосе имеется специальная форма забора воды, которая исключает попадания тяжелого осадка камней. Поэтому у Вас в системе уже из насоса будет попадать только хорошо плавающая крошка мусора.

Единственное, что следует делать, это чтобы вход воды находился снизу.

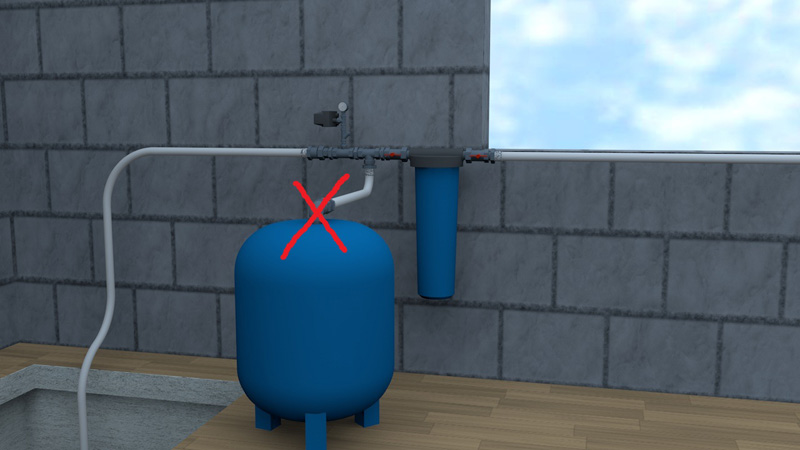

Существуют гидроаккумуляторы, у которых вход может находится с верху а ножки с низу.

Так делать не нужно!

Боком тоже ставить нельзя.

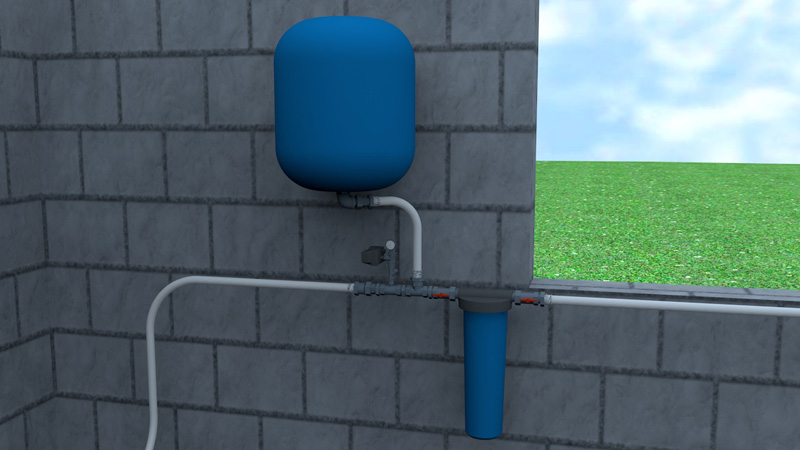

Если уж совсем маленькие расходы выхода, то следует гидроаккумулятора поднять на верх.
