Пропускная способность Kvs. Что это такое?

Ниже решим задачу на пропускную способность (Kvs)

Kvs и пропускная способность синонимы.

Kvs = Пропускная способность.

Выражаясь так…: У некоторого клапана Kvs = 1, 5 м3/час равносильно тому, как если бы Вы выразились, что у клапана пропускная способность равна 1, 5 м3/час. В некоторых таблицах и паспортах любых гидравлических элементов(клапанов) могут указывать так:

Пропускная способность (Kvs) показывает значение гидравлического сопротивления. Отсюда и его определение.

Kvs можно рассчитывать в этой программе: Otoplenie 3D

Задаешь любому клапану Kvs или получаешь этот Kvs при балансировке радиаторов, видео тут: Балансировка радиаторов

Диаметр можно подобрать в программе:


Подробнее о программе


Определение

Kvs – это форма выражения гидравлического сопротивления, которая характеризует пропускную способность. Значение пропускной способности присваивается практически всем элементам, которые участвуют в протекании в них жидкости или газа.

На стадии проектирования, проектанту обязательно необходимо знать пропускную способность любого гидравлического оборудования или клапана. От этого будет зависеть все необходимые расчеты для всей системы цепи, например системы отопления.

В чем измеряется пропускная способность?

Так договорились и присвоили единицу измерения: м3/час. (метр кубический в час). Это значение показывает расход. Например, расход клапана. Но это не просто расход, а расход, при котором на клапане возникает потеря напора равная 1 Bar.

Подробнее о потерях напора.

Расход – это протекание определенного объема жидкости или газа в единицу времени. В данном случае расход м3/час. Означает, что будет протекать 1 кубометр жидкости или газа в 1 час времени. То есть за два часа пройдет 2 кубометра жидкости или газа. За половину часа пройдет 0, 5 метров кубических = 500 литров.

Например, рассмотрим термостатический клапан Kvs которого равен 1, 2 м3/час.

То есть, если мы через клапан пропустим 1, 2 м3/час, то потеря составит 1 Bar.

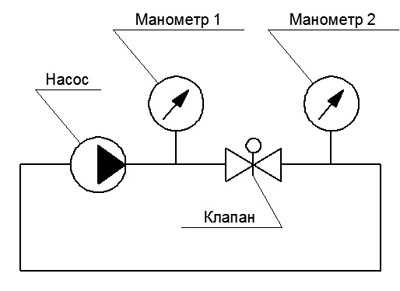

Предположим:

Насос выдает расход ровно 1, 2 м3/час

Манометр 1, показывает 1, 4 Bar

Манометр 2, показывает 0, 4 Bar

Тогда потеря напора будет равна: 1, 4 - 0, 4 = 1 Bar.

Конечно, это не означает, что расход в клапане должен быть таким всегда. В большинстве случаев расход очень маленький. И возникают другие задачи:

Как найти потерю напора при малых расходах?

Существует формула перерасчета

Где P – потеря напора, Bar

Q – фактический, другой расход, м3/час

Kvs – пропускная способность, м3/час при котором потеря напора 1 Bar.

Задача

Имеется термостатический клапана пропускной способностью 1, 2 м3/час.

Найти потерю напора при расходе 0.18 м3/час.

Ответ: Потеря напора составляет 0, 0225 Bar.

В некоторых случаях можно найти аббревиатуры типа Kv. Такой аббревиатурой могут обозначать дополнительные функции пропускных способностей.

Например, некоторые клапаны имеют различные регулировки.

Отдельную регулировку могут обозначить как: Kv

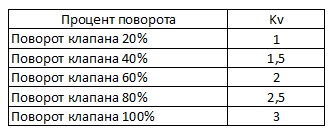

Смотри таблицу:

Обычно Kvs показывает значение пропускной способности полностью открытого клапана. А Kv для определенного изменения положения клапана.

Kvs – расшифровка

К сожалению, эта аббревиатура иностранного происхождения и не известна ее история зарождения.

Предположительно: Kvs - kinematic viscosity или кинематическая вязкость.

Пропускная способность Kvs с точки зрения точной математики присваивается в основном тем элементам, у которых гидравлическое сопротивление образовано только местными сопротивлениями. Подробнее здесь.

Но на практике и в целом в мире это не так, потому что пропускную способность можно присвоить даже котловому оборудованию имеющее в себе участки различных труб. Поэтому перерасчет расходов может быть только приблизительным. Потому что с точки зрения гидравлических расчетов формулы разные для трубопровода и клапанов. Но в целом сопротивления примерно одинаково пропорциональны. Если нужны более точные гидравлические расчеты, то изучайте гидравлику.

Гидравлика и теплотехника.
