Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!

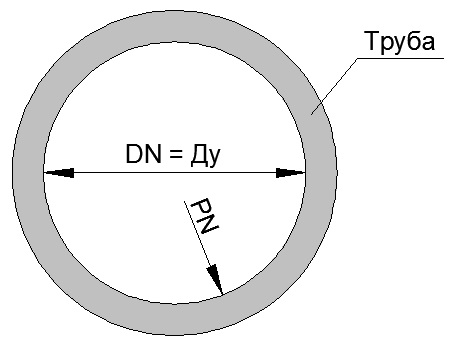

DN – Стандарт обозначающий условный внутренний диаметр.

PN – Стандарт обозначающий номинальное давление.

Как выбрать диаметр для отопления написано тут: https://infosantehnik.ru/str/131m.html

Диаметр можно подобрать в программе:


Подробнее о программе


Что такое Ду?

Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычное представление DN. Сейчас категорически нужно отказаться от такого наименования Ду.

Что такое DN?

DN - Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720

Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход): Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры.

Примечание - Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.

В чем обычно измеряется DN?

По условиям стандарта вроде бы она не имеет строгой привязки к единице измерения (написано в документах). Но она обозначает именно размер диаметра. А диаметр измеряется длиной. И потому что единица измерения длины может быть разным. Например, дюйм, фут, метр и тому подобное. Для Российских документов мы просто по умолчанию измеряем в мм. Хотя в документах написано, что она все таки измеряется в мм. ГОСТ 28338-89. Но не имеет единицу измерения:

Как это не имеет, если имеет? Можете написать в комментариях, как понять эту фразу?

Кажется дошло… DN (порядковый номер диаметра выраженный в милиметрах). То есть он не имеет единицу измерения, а как бы содержит константные значения (цифровые дискретные значения типа: 15, 20, 25, 32...). Но нельзя обозначить например, как DN 24. Потому что цифры 24 нет в ГОСТ 28338-89. Там идут строгие значения по порядку как: 15, 20, 25, 32… И только их нужно выбирать для обозначения.

DN измеряется диаметром условного прохода в мм.(миллиметр=0, 001 м.). И если в российских документах вы увидите DN15 то это будет обозначать внутренний диаметр примерно 15 мм.

Условный проход – говорит о том, что это внутренний диаметр трубы, выраженный в миллиметрах - условно. Термин «Условно» говорит о том, что значение диаметра не точное. Условно мы принимаем, что оно примерно равно некоторым значениям стандарта.

Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный размер) приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.

По стандарту из: ГОСТ 28338-89 принято выбирать те цифры, о которых договорились. И свои цифры с запятыми придумывать не стоит. Например, DN 14, 9 будет ошибкой обозначения.

Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.

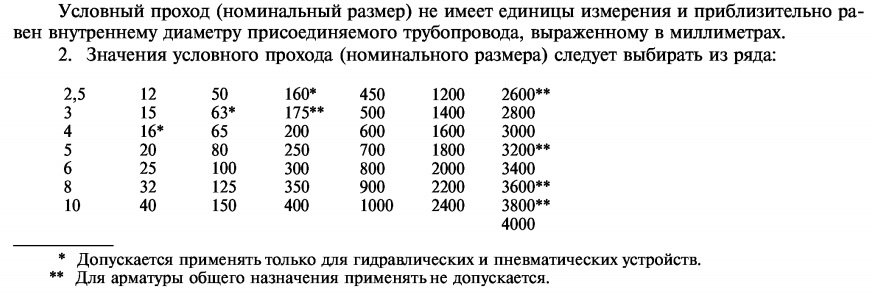

Вот эти цифры:

Например, если реальный внутренний диаметр равен 13 мм, то пишем как: DN 12. Если внутренний диаметр 14мм. то принимаем значение DN 15. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

Если в проектах следует обозначить и диаметр и толщину стенки трубы, то нужно указывать так: ф20х2.2 где наружный диаметр равен 20 мм. А внутренний диаметр равен на разницу толщины стенки. В данном случае внутренний диаметр равен 15, 6мм. ГОСТ 21.206–2012

Увы, но нам приходится подчиняться чужим стандартам

Любые привозимые материалы из-за рубежа чаще всего были разработаны с помощью другой размерности длины: Дюйм

Поэтому чаще всего размеры бывают ориентированы на Дюйм. Обычно за место слова дюйм пишут кавычку.

1 дюйм = 25, 4 мм. Что тоже самое 1” = 25, 4 мм.

Таблица размерностей. Обычно за место слова дюйм пишут кавычку.

1/2 “ = 25.4 / 2 = 12, 7. Но в реальности такой размер 1/2 “ равно проходу 15 мм. Точнее может быть 14.9мм. для стальной трубы. В общем, размеры могут отличаться на несколько мм. Поэтому в таких случаях для точных расчетов нужно узнавать внутренний диаметр у конкретной модели отдельно.

Например, размер 3/4” = 25, 4 х 3/4 = 19 мм. Но пишем в документах “условно” DN20 – примерно внутренний диаметр равен 20мм.

Вот собственно размеры, которые чаще всего соответствуют в Российском переводе.

В таблице указан внутренний диаметр в мм.

Номинальное давление PN: Подробнее в ГОСТ 26349 и ГОСТ Р 52720.

Имеет единицу измерения: кгс/cм2. Обозначение кгс означает кг х с (килограмм умноженное на с). с=1. с характеризует как бы коэффициент силы. То есть умножая килограмм(массу) на силу мы конвертируем массу в силу. Это такая поправка для дотошных физиков. Если Вы обозначите кг/cм2 в принципе тоже не ошибетесь, если будите полагать что массу мы воспринимаем как силу. Также такая единица как кг/cм2 ошибочна тем, что давление образована из двух единиц (сила и площадь). Масса это другой параметр. Потому что масса только на поверхности земля создает ту силу которая давит на землю(сила тяготения). Значение с=1 на поверхности земля. И если Вы улетите на другую планету, то сила гравитации будет другая, и масса будет создавать другую силу. И на другой планете коэффициент с=1 будет равен другому значению. Например, с=0, 5 создаст давление в два раза меньше.

Для чего нужен PN ?

Значение PN нужно для того, чтобы указать прибору предел давления, которое нельзя превышать для нормальной работы прибора, для которого это значение задано. То есть при проектировании, проектант должен за ранее знать, на какое максимальное давление рассчитан прибор.

Например, если прибору дали значение PN15 это означает, что прибор рассчитан на эксплуатацию с давлением не превышающим 15 кгс/см2. Что примерно равно 15 Бар.

1 кгс/см2 = 0.98 Бар. Грубо говоря значение PN примерно равно Бару или атмосфере.

Например, если прибору дали значение PN10 то оно рассчитано на давление не превышающую 10 Бар.

Определение PN по стандарту

Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).

Российские нормы: ГОСТ 26349-84, ГОСТ 356-80, ГОСТ Р 54432-2011

Европейские нормы: DIN EN 1092-1-2008

Американские нормы: ANSI/ASME B16.5-2009, ANSI/ASME B16.47-2006
