Новые насосы работают по-другому…

В этой статье рассмотрим современные насосы с автоматическим регулированием напора. И что нам это дает?

Чтобы увидеть разницу работы современных насосов от не современных, нужно понять, как работает обычный циркуляционный насос с тремя скоростями.

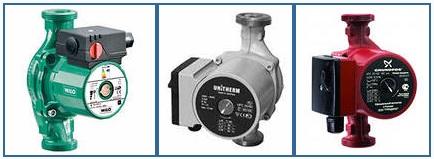

Обычный циркуляционный насос с тремя скоростями:

Мы уже порядком привыкли к такому напорно-расходному графику насоса

Характеристика насоса - это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора. Чем больше расход в трубе, тем меньше давление создает насос (маленькое гидравлическое сопротивление системы). Чем меньше расход, тем больше давление насоса (большое гидравлическое сопротивление)

Что такое гидравлическое сопротивление?

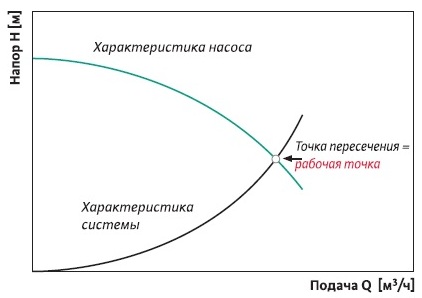

Точка пересечения показывает реальный расход и потерю напора (в метрах).

Характеристика системы - это напорно-расходная характеристика системы в целом. Системой может быть как замкнутое кольцо трубопровода(отопление) так и не замкнутое(водоснабжение) .

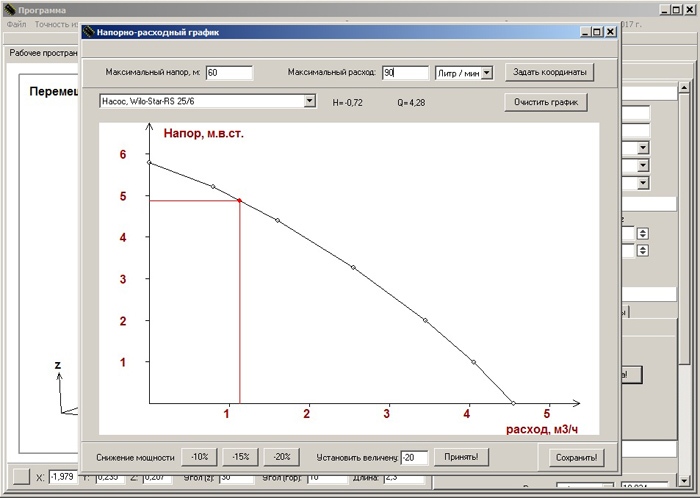

Найти рабочую точку насоса можно в этой программе:

Подробнее о программе

Существует другой способ работы насосов. Например,

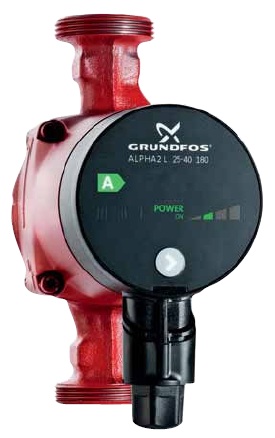

Рассмотрим GRUNDFOS ALPHA2 L

Такой насос идеально подходит для системы отопления

Достоинство:

1. Снижает потребление электроэнергии, только на случай отключения определенных веток(контуров).
2. Позволяет не использовать перепускные клапана.

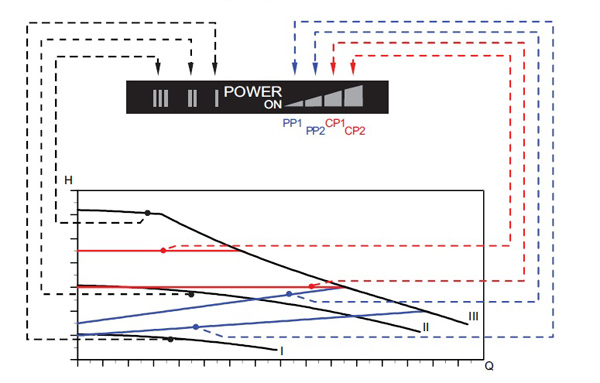

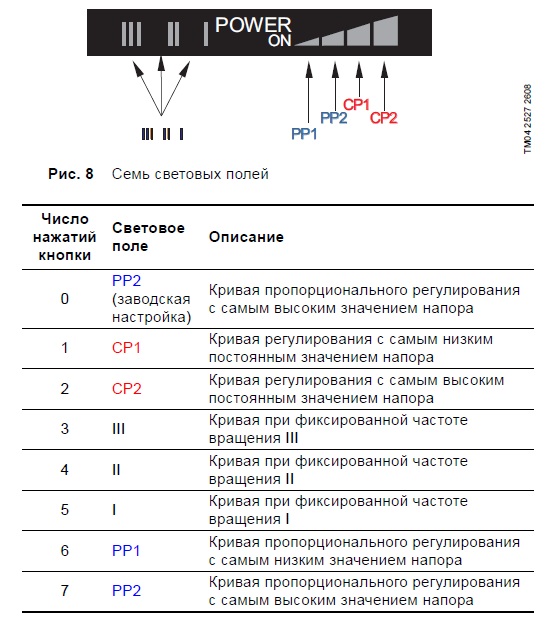

У этого насоса 7 режимов работы:

1. Фиксированная частота вращения 1 (то есть мощность в режиме 1)
2. Фиксированная частота вращения 2 (то есть мощность в режиме 2)
3. Фиксированная частота вращения 3 (то есть мощность в режиме 3)
4. PP1 (Пропорциональное регулирование. Режим 1)
5. PP2 (Пропорциональное регулирование. Режим 2)
6. CP1 (Стабилизации напора. Режим 1)
7. CP2 (Стабилизации напора. Режим 2)

В таком насосе можно выбрать только 7 режимов работы. То есть Вы не можете выбрать CP2 на 1 фиксированной частоте.

Что такое фиксированная частота вращения?

Ответ очень простой! Это тоже самое, что три скорости у обычных циркуляционных насосов. Они задают энергопотребление насоса. В первом режиме минимальное потребление энергии. Во втором среднее потребление. В третьем режиме максимальное электропотребление и соответственно выдаваемый напор насоса. В режимах фиксированной частоты отсутствует автоматическая подстройка по давлению. В этих 3х режимах идет имитация обычной работы насоса с кривым графиком без стабилизации и какой-либо корректировки напора.

Есть особый плюс в фиксированной частоте лопастей. Это позволяет иметь стабильную напорнорасходную характеристику. То есть снижение напряжения не будет влиять на уменьшение напора насоса, как это происходит в обычных насосах.

Зачем регулировать 1, 2, 3 скорости насоса (фиксированной частоты)?

При проектировании системы отопления необходимо также рассчитать циркуляционный насос. В самое холодное время система отопления нуждается в максимальном расходе теплоносителя. В теплое время система отопления нуждается уже в меньшем расходе теплоносителя. Для более эффективной работы системы отопления необходимо учитывать эти особенности работы насоса. То есть работать в малой мощности или в большей мощности. А эти режимы (1, 2, 3) позволяют нам задавать необходимую производительность системы отопления. Конечно, такие мелочные расчеты окупаются при больших проектах. И для частного дома могут быть не особо эффективным мероприятием. Например, если система отопления была спроектирована с ошибками выбора диаметров, и это привело к увеличению мощности насоса, то добавить насос с экономическим преимуществом может насмешить проектировщиков. То есть заведомо правильным выбором диаметров Вы бы могли разгрузить потребление энергии в два-три раза, а не на 20-40% внедрением экономичного насоса или самому менять скорости насоса.

И представьте себе: Самый ходовой циркуляционный насос потребляет 60-100-130 Вт. электроэнергии. 1 режим 60 Вт. 2 режим 100 Вт. 3 Режим 130 Вт. И попробуйте спрогнозировать время, когда Вы собираетесь менять режимы скоростей насоса. В среднем насос будет потреблять 100 Вт. И попробуйте посчитать, сколько Вы потратите денег на электроэнергию. То есть максимальное потребление 130 Вт минусуем среднее 100 Вт = получаем 30 Вт экономии электроэнергии. И скажите, кто из хозяев частных домов занимается переключением скоростей насоса? Это потребление сравнимо с потреблением одно или двух лампочек освещения.

21600 (Вт х час)/мес. К примеру, 2, 5 руб/кВт. Тогда экономия составит 54 рубля/мес.

То есть, поставив насос в 1-й режим работы, Вы можете сэкономить на электроэнергии. Только вопрос в том, как качественно при этом будет работать ваша система. А чтобы понять это существует такое понятие как гидравлический расчет системы отопления.

Что такое Гидравлический расчет систем?

Зачем нужен стабильный напор насоса для системы отопления?

Когда у Вас в системе отопления существуют ветки, которые отключаются автоматически, тогда это будет некоторым спасением от того, чтобы насос работал на столько, на сколько, необходимо выдать расход остальным веткам отопления. То есть стабилизируя давление насоса, мы стабилизируем расход в каждой ветки системы отопления. То есть при отключении разных контуров(веток), расход в других ветках(контурах) не меняется. Только вот от схемы будет зависеть, как сильно будет меняться расход. При лучевой системе отопления расход будет более стабильным. Достоинство схем описано тут:

Что такое контур, ветка, кольцо в системе отопления?

Данный эффект позволяет насосу работать на столько, насколько нужен расход системе отопления. То есть чем больше отключенных веток, тем меньше насос потребляет электроэнергию.

Что такое пропорциональное регулирование насоса?

Это когда при повышении расхода растет напор насоса.

Есть два случая, которые нужно пояснить:

1 случай. Позволяет экономить электроэнергию за счет уменьшения расхода. Когда в доме тепло, то большее время ветки(контура) могут быть отключены, и это сигнализирует о том, что тепловую мощность можно снижать и в этот момент насос начинает работать с малым расходом.

То есть когда уменьшается расход всей системы отопления, это сигнализирует о том, что требуется меньше тепловой энергии. А если требуется меньше тепловой энергии, то можно уменьшить расход у каждого отопительного прибора. Тем самым достигается эффект снижения потребления электроэнергии насосом.

2 случай. Этот режим нужен, если стабилизация напора работает не достаточно хорошо. Это некоторое усиление эффекта работы системы отопления.

Эта функция полезна тогда, когда система отопления со стабилизацией напора не эффективна в силу особенности работы узлов в системе отопления. Ну, например, у Вас в системе отопления есть плохо подобранные диаметры и никакие балансировочные клапана не помогают установить необходимые расходы. В случаях увеличения расходов мы просто добавляем давления к этим проблемным узлам системы отопления. То есть этот режим спасает работу системы отопления в случаях ее не эффективной работы.

В итоге:

Пропорциональное регулирование(PP) дает больше экономии, чем стабильное давление(CP) насоса.

За счет чего происходит экономия электроэнергии этого насоса?

Экономия электроэнергии появляется только, если сравнивать работу с обычным насосом без корректировки напора.

То есть когда обычный насос постоянно без изменения потребляет одно и тоже значение мощности Вт. Причем при понижении расхода потребление мощности может расти. Современный насос с автоматикой может контролировать потребление электроэнергии в сторону снижения.

Насос GRUNDFOS ALPHA2 L потребляет столько, сколько нужно для поддержания давления и расходов в отдельных ветках (контурах). При условии, что ветки(контура) отключаются. То есть экономия возникает в тот момент, когда отключаются ветки(контура) и в этот момент насос начинает потреблять меньше электроэнергии.

Запомните!!!

Если у Вас в системе отопления автоматически не отключаются ветки(контура), насос с корректировкой давления бесполезен для экономии электроэнергии.

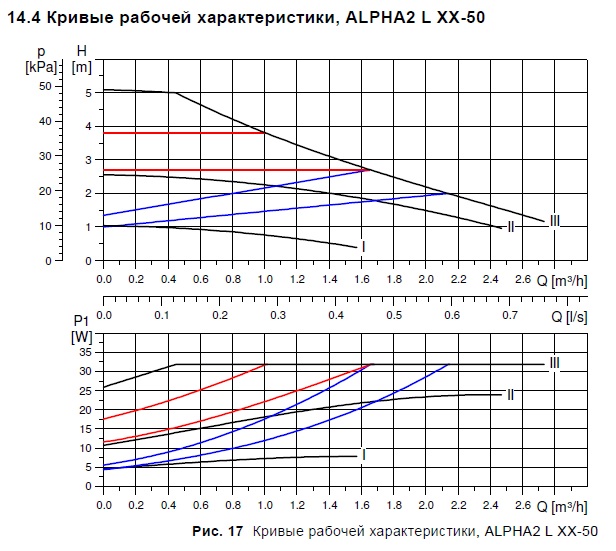

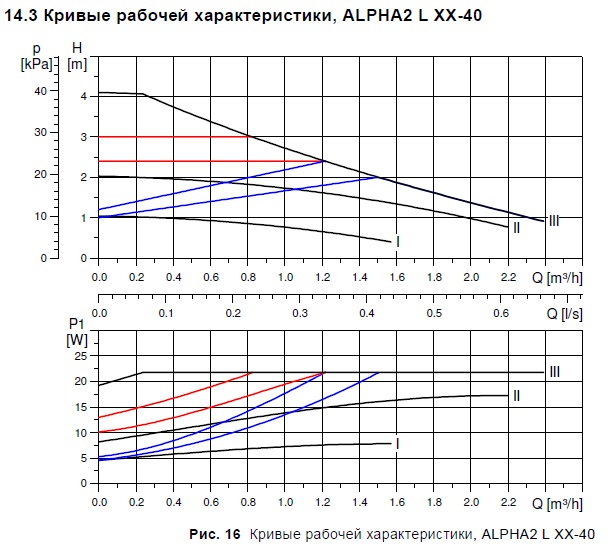

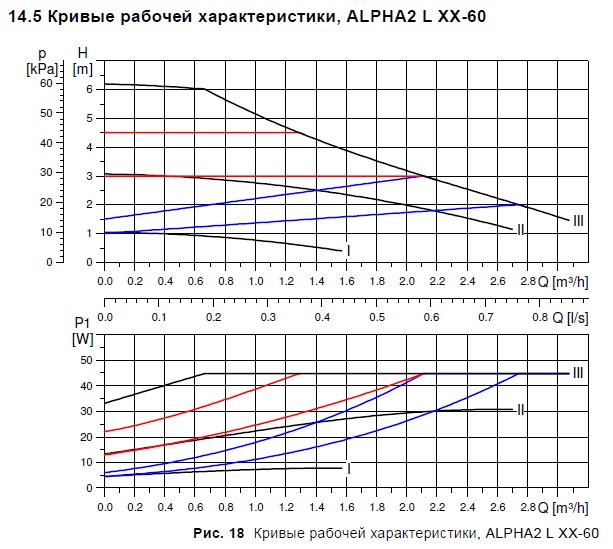

Посмотрите реальные напорнорасходные графики насосов

Английская версия статьи
