Коэффициент затекания в однотрубной системе отопления
Рассмотрим задачи на расчеты коэффициентов затекания. Найдем фактическое и номинальное значение коэффициентов затекания.
Коэффициент затекания – это очень важный параметр как показатель качества работы однотрубной системы отопления! За счет этого параметра мы точно можем рассчитать более надежную однотрубную систему отопления!
Рассмотрим вопросы:
- Как рассчитать Коэффициент затекания в радиатор в однотрубной системе?
- Расчет значения коэффициента затекания? Чему он должен быть равен для радиатора?
- Как влияет уменьшение и увеличение диаметра байпаса?
- Расчет байпаса в системе отопления?
- Как влияет теромостатический клапан на коэффициент затекания?
- Как подобрать диаметры, клапаны и тройники, чтобы установить необходимый коэффициент затекания?
- Что будет, если фактическое значение не совпадает с номинальным значением коэффициента затекания?
- Как рассчитать коэффициент затекания через параметры тройников? Например, рассчитаем тройник ПП25х20х20.
|
Подробнее о схемах: Гидравлические смыслы цепей

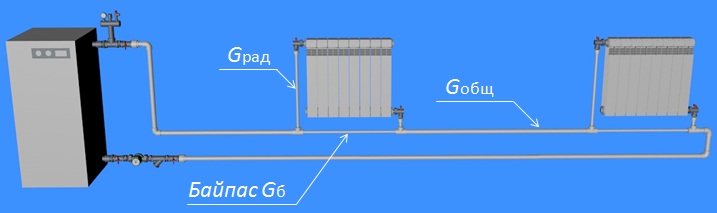

Как рассчитать Коэффициент затекания в радиатор в однотрубной системе?
Gрад – расход радиатора, м3/час
Gобщ – общий расход(стояка), м3/час
Кзат - Коэффициент затекания:
Где:
Gобщ – общий расход, м3/час
Gрад – расход радиатора, м3/час
Gб – расход байпаса, м3/час
Sрад – гидравлическая характеристика ветки радиатора, Па/(л/ч)2
Sб – гидравлическая характеристика ветки байпаса, Па/(л/ч)2
Что такое Kv написано тут: Что такое Kvs?
0, 1 это перевод (из литра в метр кубический) и (из паскалей в метры водяного столба).
Если известны пропускные способности веток(радиатора и байпаса), то можно найти коэффициент затекания (Кзат) в радиатор:
Как влияет уменьшение и увеличение диаметра байпаса?
Уменьшение диаметра байпаса увеличивает коэффициент затекания в радиатор.
Увеличение диаметра байпаса уменьшает коэффициент затекания в радиатор.
Если общий расход(стояка) равен 2 м3/час, а коэффициент затекания в радиатор равен 0, 1 то расход в радиаторе будет равен
Расчет номинального коэффициента затекания?
То есть рассчитаем номинальное значение коэффициента затекания. Расчет фактического значения рассмотрим ниже.
Термин номинальный следует понимать, как рекомендуемое значение.
Например, необходимо подобрать диаметры и клапана с целью установления необходимого значения коэффициента затекания. И как узнать, чему должно быть равно это значение 0, 1 или 0, 2 или 0, 3?
Значение номинального коэффициента затекания должно быть равно:

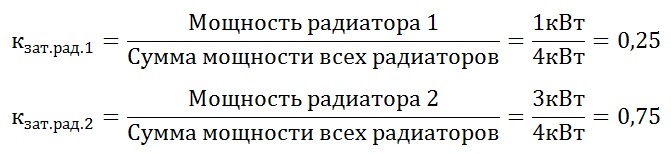

Если мощности радиаторов отличаются:
Например, имеем 2 радиатора разной мощности: 1 кВт и 3 кВт. Сумма мощности двух радиаторов 4 кВт.

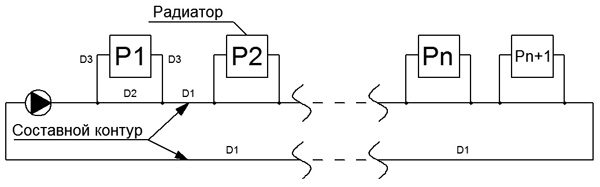

То есть имеем однотрубную систему с определенным количеством радиаторов. Нужно поделить единицу на количество радиаторов для одной однотрубной системы. Или поделить рассчитать коэффициент затекания согласно мощности каждого радиатора. Подробнее о системах и схемах: Гидравлические смыслы цепей
Очень важно не стремиться увеличивать температурный перепад между подачей и обраткой радиаторов. Чем больше перепад радиатора, тем холоднее будет последний радиатор. Для уменьшения температурного перепада надо увеличивать общий расход магистральной трубы однотрубной системы отопления.

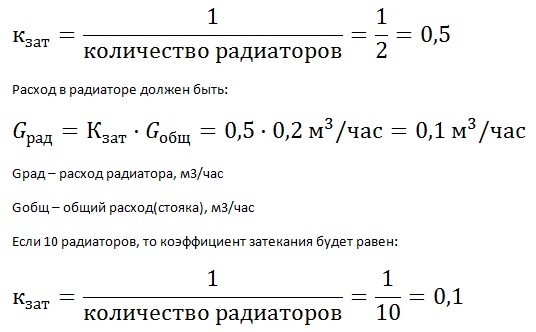

Задача: Имеем 2 радиатора. Расход системы = 0, 2 м3/час. Найти значение коэффициента затекания в радиатор.
Ответ:
Грубо говоря, нужно расход общей магистральной трубы поделить равномерно на все радиаторы. Если мощности радиаторов сильно отличаются, то рассчитать согласно мощности на каждый радиатор(расчет описан выше).
Как подобрать диаметры, клапаны и тройники, чтобы установить необходимые коэффициент затекания?
Чтобы найти фактический коэффициент затекания нужно решить обратную задачу гидравлики по расчету потерь напора в трубопроводе при движении теплоносителя. Как найти потерю напора в трубопроводе?
Автоматически решает обратную задачу программное обеспечение: https://gidroraschet.ru/glav/tovar/AutoSnab3D/
То есть необходимо найти расходы двух веток: Ветки радиатора и ветки байпаса.
Если известны расходы, то легко найти коэффициент затекания по формуле:
Расчет фактического коэффициента затекания
Рассмотрим задачу, как найти фактическое значение коэффициента затекания в однотрубной системе отопления.

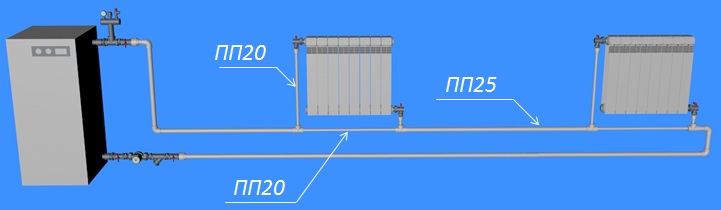

Задача: Имеем однотрубную систему отопления с диаметрами, смотри рисунок:
Труба из полипропилена. Использованы тройники ПП25х20х20.
Коэффициент затекания будет зависеть от соотношения гидравлического сопротивления веток: Ветки радиатора и ветки байпаса.

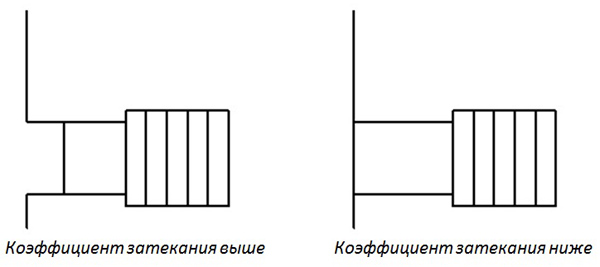

Тройники тоже будут влиять на коэффициент затекания. И коэффициент затекания также будет зависеть от движения теплоносителя с поворотом. Например, смотри схему:
Уменьшение диаметра байпаса будет приводить к увеличению коэффициента затекания.

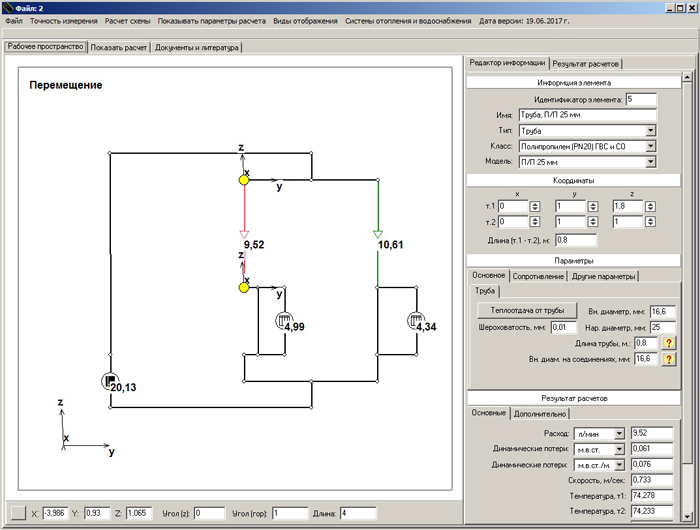

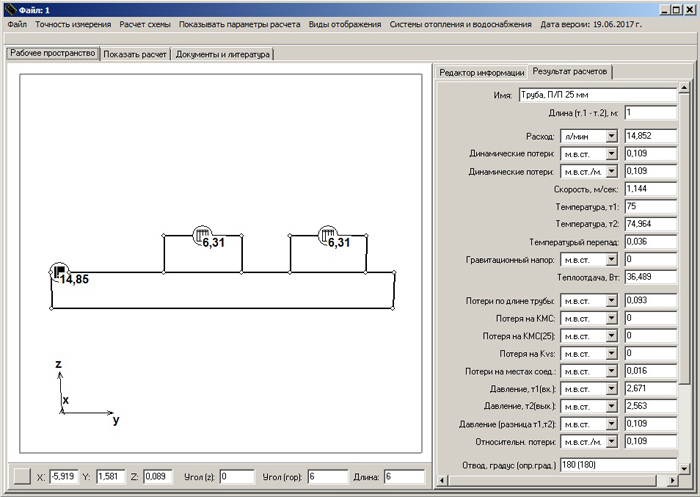

Найти фактические расходы веток радиатора и байпаса проще в этой программе:
Подробнее о программе
Коэффициент затекания можно найти в программе с трехмерной реалистичной графикой:
Подробнее о программе
Номинальный коэффициент затекания должен быть равен 0, 5.
Диаметры и клапана нужно подбирать так, чтобы фактическое значение совпадало с номинальным значением.
То есть для расчета фактического коэффициента затекания нужно найти фактические расходы. А найти расходы, включая все гидравлические сопротивления, поможет программное обеспечение: https://gidroraschet.ru/glav/tovar/AutoSnab3D/

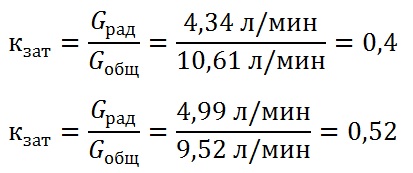

Давайте посчитаем разницу коэффициентов затекания при разных движения теплоносителя в тройниках.
Подробнее о программе
Коэффициент затекания можно найти в программе с трехмерной реалистичной графикой:
Подробнее о программе
Что будет, если фактическое значение не совпадает с номинальным значением коэффициента затекания?
Если будет большая разница между фактическим и номинальным значением, то мы получим не эффективное распределение расходов в системе между радиаторами. Грубо говоря, это экономически не выгодно. Например, насос будет использовать лишнюю работу на перекачивание теплоносителя по магистральному трубопроводу. Или например, в первые минуты пуска, радиаторы будут прогреваться менее равномерно. А при не равномерном прогревании мы получим сильное отклонение по температуре между первым и последним радиаторами.
Если фактический коэффициент затекания будет выше номинального, то при первом пуске работы системы, нагрев радиаторов будет менее равномерным. То есть первые радиаторы будут получать заведомо больше преимущества в нагреве, чем последние. Сильное отклонение значений приведет к увеличению разницы температуры между первым и последним радиатором. То есть последние радиаторы будут более холоднее. Если фактический коэффициент затекания будет равен номинальному, то прогрев будет более равномерным и отклонение по температуре будет минимальным.
Если фактический коэффициент затекания будет ниже номинального, то для хорошего прогрева радиаторов придется пускать лишний расход по магистральному трубопроводу. То есть недостаток значения приведет к уменьшению расхода в радиаторе. А если увеличивать расход, то получим лишний - бесполезный расход в магистральном трубопроводе. Это приводит к экономически не выгодному использованию циркуляционного насоса. Если не увеличивать расход магистрали, то мы получим высокие перепады в радиаторах, что приведет к тому, что радиаторы будут выдавать меньше тепловой энергии. То есть получается, что мы купили лишнюю мощность радиатора, которую не используем.

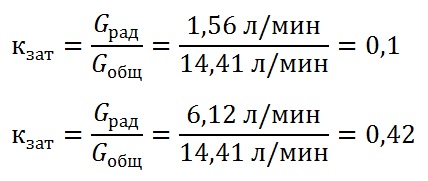

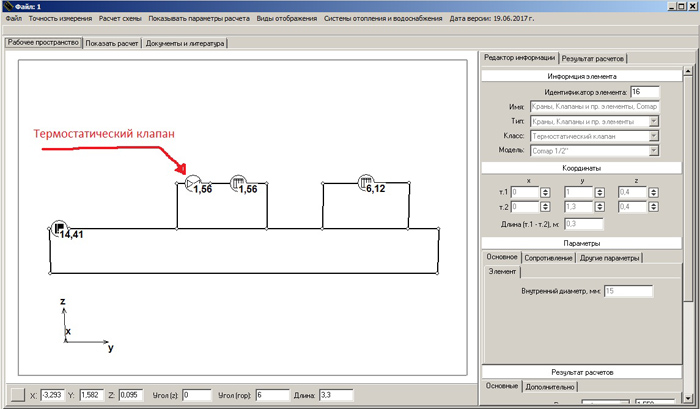

Как влияет теромостатический клапан на коэффициент затекания?
Подробнее о программе
Термостатический клапан сильно уменьшает коэффициент затекания. Это также может приводить к неэффективному использованию радиатора. То есть КПД радиатора может быть ниже.
В заключении спрошу сантехников:
- Кто из сантехников и инженеров учитывает коэффициент затекания? Подавляющее большинство сантехников, включая меня, создавали схемы и выбирали диаметры, не понимая всю глубину коэффициента затекания при расчете однотрубных систем отопления.
А в этой статье я написал, что будет, если Вы не будите следовать правилу: Фактическое значение коэффициента затекания должно совпадать с номинальным коэффициентом затекания. Это правило экономики нужно соблюдать иначе вся ваша экономика – это трата денег и лишней энергии.
Пишите комментарии ниже.
