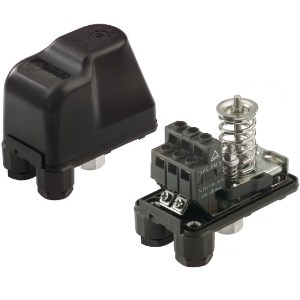

Настройка реле давления

У данного устройства имеются пороги включения и отключения. То есть, при достижение нижнего порога давления контакты замыкаются, а при превышение верхнего порога давления контакты размыкаются. Тем самым включая и отключая насос.

Рекомендуется посмотреть видео.

Смотреть полное видео по водоснабжению частного дома

Пример работы реле давления (последовательное действие)

Давление равно 0 Bar => Контакты реле замкнуты => Питание насоса 220 Вольт => Повышение давления => Достигая 2, 8 Bar контакты размыкаются => Питание насоса прекращается => Насос не работает.

Потребление воды => Давление падает => Достигая 1.4 Bar контакты замыкаются => Питание насоса 220 Вольт => Повышение давления => Достигая 2, 8 Bar контакты размыкаются => Питание насоса прекращается => Насос не работает.

По умолчанию эти пороги равны: (Заводские настройки) Нижний 1.4 Bar, верхний порог давления равен 2.8 Bar. Диапазон давления 1-5 Bar.

Скачать инструкцию к применению данного реле PM5 и РДМ5: Паспорт инструкция реле давления

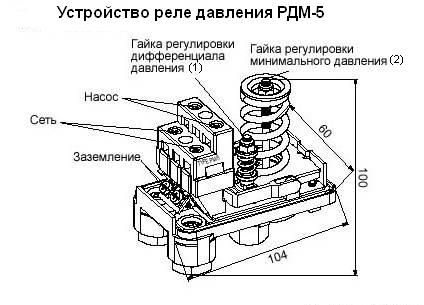

Настройка реле давления

Если глобально: Гайка регулирования дифференциала давления увеличивает или уменьшает разницу между порогами вкл/выкл. То есть, если затягивать пружину, то будет увеличена разница между порогами (P2-P1).

Пример настройки маленькой пружины,

P1 – Нижний порог включения (замыкание контактов) (по умолчанию P1=1, 4 Bar)

P2 – Верхний порог отключения (размыкание контактов) (по умолчанию P2=2, 8 Bar)

P3 – Разница между порогами (P2-P1)=(2.8-1.4)=1.4 Bar

Пример затягивания маленькой пружины приводит к увеличению P1 и увеличению P2. С той лишь разницей, что P2 увеличится больше. В итоге мы получаем увеличение разницы между P1 и P2. Разница равна (P2-P1).

Предположим, что давление P1 увеличилось до 1, 6 Bar? тогда как P2 увеличилось до 3, 4 Bar. (3, 4-1, 6)=1, 8 Bar. Тем самым мы увеличили разницу между порогами (P2-P1).

Пример настройки большой пружины,

Затягивая большую пружину, мы увеличиваем давление обоих порогов с той лишь разницей, что P1 увеличивается больше. То есть мы больше регулируем порог давления P1.

Итог: Большая пружина больше влияет на P1, а маленькая пружина больше влияет на P2.

Пример настройки обоих пружин

1. Для начала настраиваем нижний порог P1. Увеличиваем или уменьшаем силу большой пружины, добиваясь нужного давления.

2. Потом настраиваем верхний порог P2. Увеличиваем или уменьшаем силу маленькой пружины, добиваясь нужного давления.

3. При регулировке маленькой пружины изменился порог нижнего давления P1. Цикл настройки повторяется, чтобы добиться необходимых порогов.

Электрическая схема реле давления

Выбрать пороги давления поможет программное обеспечение:

Подробнее о программе
