Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан - это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

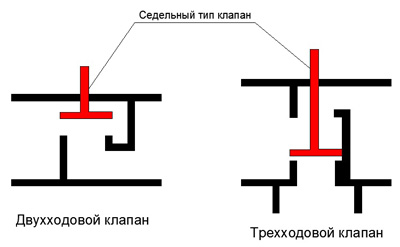

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

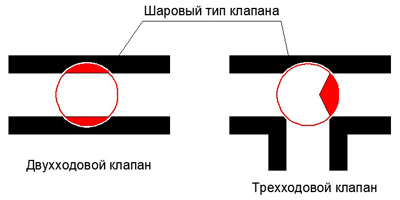

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

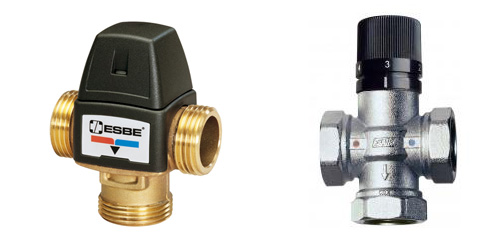

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

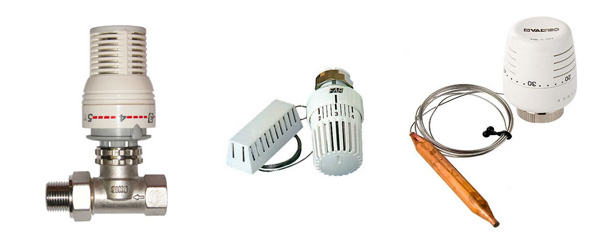

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

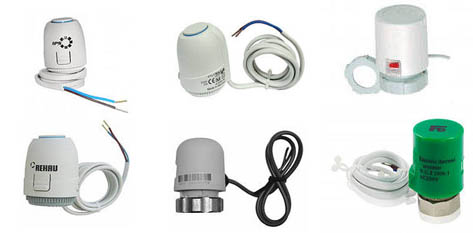

Существуют также термоприводы, которых тоже называют сервоприводами.

Подробнее: Сервопривод коллекторный. Выбор и правила подключения.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

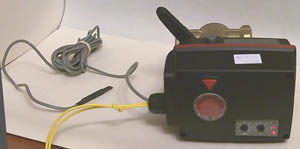

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

Такой сервопривод делает ESBE 99K2 подробнее: Трехходовой клапан с сервоприводом ESBE

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Подробнее об этом: Трехходовой клапан для перенаправления движения теплоносителя

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

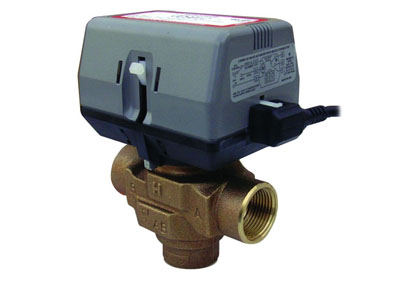

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

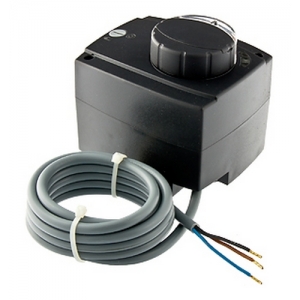

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.
