Идеальная Схема подключения БКН. Бойлер косвенного нагрева
Предыстория
Сначала требовалось подключить бойлер косвенного нагрева к первично-вторичным кольцам через трехходовой клапан , статья тут: Как подключить БКН к первично вторичным кольцам?
Потом последовало задание, избавится от трехходового клапана , статья тут: Хорошая альтернатива трехходовому клапану на ГВС, если он залипает

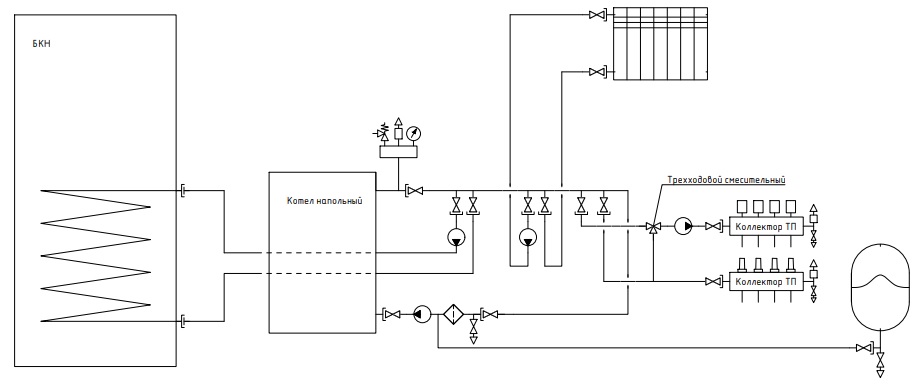

Я нашел идеальную схему и вот она:
Достоинства и задачи этой схемы
Не используем трехходовой клапан на ГВС, потому что закисает и залипает и не работает
Не используем обратный пружинный клапан , потому что тоже может залипать и лишние деньги и потери напора
Защита от температурного шока, если хорошо прокачивать первичное кольцо.
Принцип работы очень простой
У бойлера косвенного нагрева есть встроенное термореле, которое можно использовать для включения и выключения циркуляционного насоса на линии змейки бойлера косвенного нагрева.
В момент нагрева бойлера можно отключать насос радиаторной сети и насос теплого водяного пола, если скорости нагрева бойлера не достаточно.
В момент нагрева бойлера можно отключать насос радиаторной, если в котле есть функция ГВС, которая приводит к повышению температуры теплоносителя выше требуемой для нагрева радиаторов.
Возможен параллельный нагрев бойлера вместе с радиатором и теплым полом, если мощность котла хватает без ущерба скорости прогрева бойлера.
Подробнее о нюансах работы этой схемы я рассказал в видео ниже.
Видео
VIDEO
