Рециркуляция ГВС схема – лучшее решение!

Здравствуйте! В этой статье покажу 5 схем с рециркуляцией горячего водоснабжения. Выбирай на любой вкус и кошелек. Также дам пояснения по схемам и элементам в этих схемах. Почему они стоят так, а не иначе.



Рециркуляция ГВС помогает получить сразу с крана горячую воду и не ждать пока из далеко установленного бойлера придет горячая вода.

Схема № 1. Без третьей точки рециркуляции. Подходит для электрических бойлеров с двумя выводами.

Тупая рециркуляция - это когда рециркуляция идет не через полотенцесушитель. Например, будет установлен электрический полотенцесушитель, а труба рециркуляции замкнется с последним по отдаленности прибором, получающим горячую воду.

Нагревать полотенцесушитель отоплением не стоит, потому что необходимо сушить полотенце летом. А летом отопление может отключаться. ГВС летом не отключается.

Бойлер может нагреваться электрическими тэнами, а может нагреваться через трубопроводную спираль, по которой течет нагретый теплоноситель. Такой бойлер называют бойлером косвенного нагрева

Лучше использовать одноконтурный котел с трехходовым клапаном, который служит для переключения на спираль БКН.

Расширительный бак подключается с верху, потому что вниз устанавливается готовый элемент состоящий из трех функций. Обратный клапан, предохранитель и сливной. Такое устройство по умолчанию продается со всеми бойлерами в комплекте. Покупаете бойлер, и вместе с ним в комплекте будет это устройство.

Схема № 2. С третьей точкой для рециркуляции.

Для рециркуляции нужен третий вход в бойлере, чтобы не остужать верхнюю воду в бойлере. Чтобы не перемешивать температуру воды по высоте бойлера. КПД запаса горячей воды будет больше.

Для комфорта захочется иметь стабильную температуру, тогда нужно поставить трехходовой клапан. Тогда нужно поставить его по четвертой схеме.

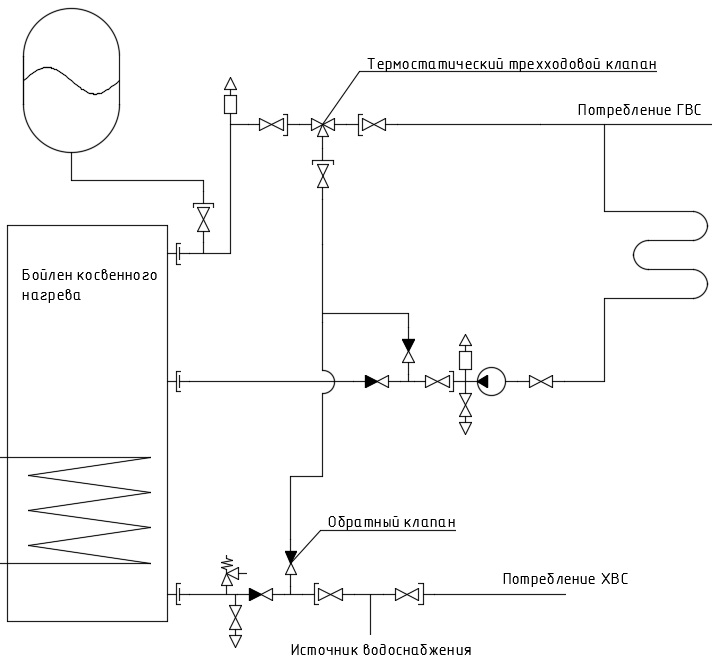

Схема № 4. Рециркуляция с трехходовым клапаном.

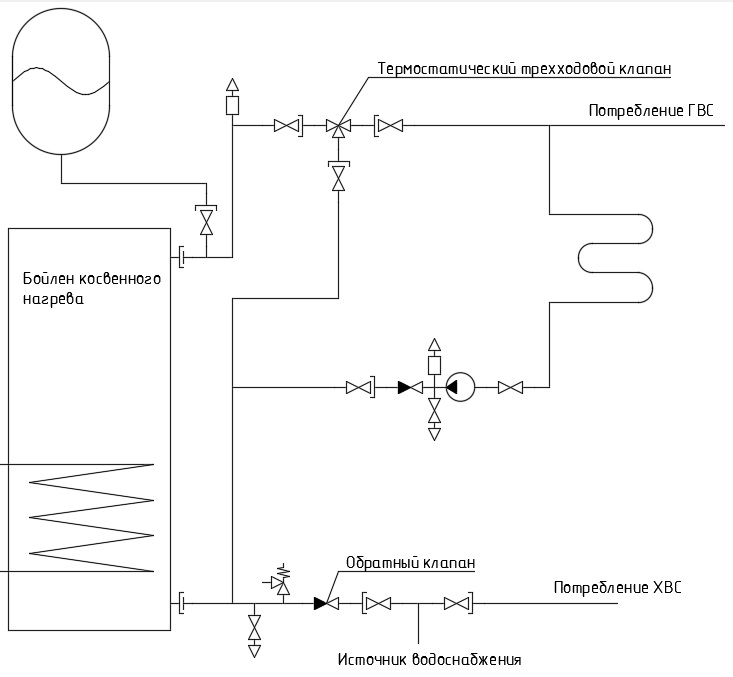

Схема № 5. Для бойлера с двумя выводами и с трехходовым клапаном.

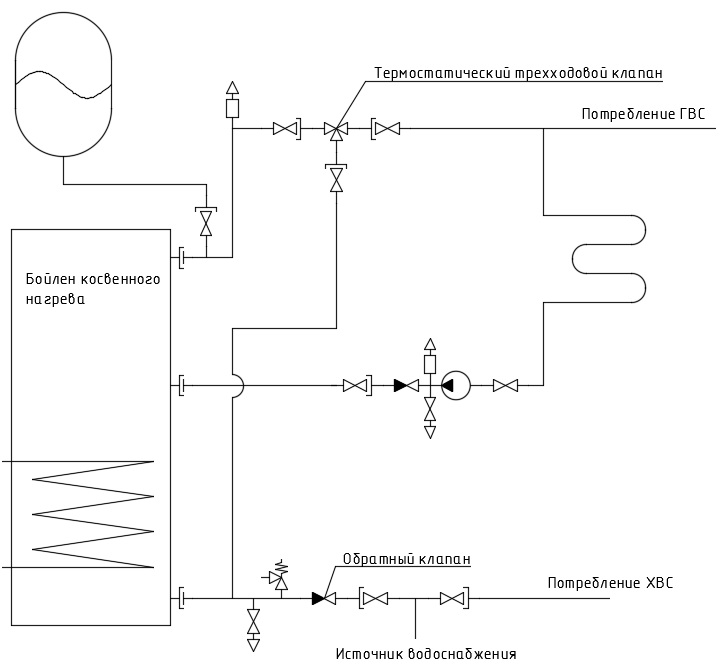

Схема № 3. Имеет проблемы.

По третьей схеме лучше не подключать трехходовой клапан, потому что он таит в себе проблемы об этом я рассказал в специальном видео под названием ответ на загадку номер 5 про БКН – ГВС.

Видео ответ:



Самая лучшая схема № 4.

Сливной кран на рециркуляции служит для слива воды с бака на ремонтный случай.

Обратный клапан на рециркуляции служит для исключения обратного потока. Этот обратный поток может сбивать температуру горячей воды на смесителях.

Кстати трехходовой клапан позволяет иметь необходимую температуру полотенцесушителя, тем самым не перегревать ванную комнату. Также позволяет экономить тепловую энергию на рециркуляции, потому что можно снизить температуру воды. А в бойлере будет высокая температура.

Трехходовой клапан позволяет довольствоваться настроечной водой в смесителе долгое время. Вам не придется через определенное время регулировать температуру воды в смесителе. Потому что, когда в бойлере температура 70 гр. а в трехходовом настроено на 50 градусов, то тут появляется стабильный диапазон поддержания температуры горячей воды. Когда в бойлере падает температура с 70-50 градусов, в этом диапазоне у вас горячая вода равна температуре 50 градусов. В другой схеме вы этого не получите.

Про назначение всех других обратных клапанов я рассказал в видео в самом начале статьи.
