Петля Тихельмана диаметр труб

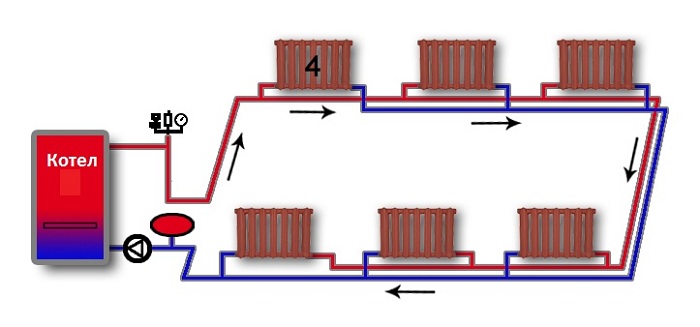

Диаметры в петле Тихельмана выбираются так же, как и в двухтрубной тупиковой системе отопления. Там где расход больше, там и больше диаметр. Чем дальше от котла, тем меньше расход может получиться.

Если выбрать не правильные диаметры, то средние радиаторы будут плохо греть.



Подробнее о программе


Если в напорной системе отопления не создать искусственное гидравлическое сопротивление радиаторным веткам, то тоже не будут плохо греть средние радиаторы.


Какие условия нужно соблюдать в петле Тихельмана для того, чтобы средние радиаторы грели хорошо?

Каждая радиаторная ветка должна обладать гидравлическим сопротивлением равной 0, 5-1 Kvs. Это сопротивление может выдать термостатический или балансировочный клапан, который ставится на линию радиатора. Как правило, когда делается экономия на термостатических и балансировочных клапанах (то есть не устанавливаются), то каждая радиаторная ветка начинает обладать малым гидравлическим сопротивлением, что сравнимо с тем, как если бы вы просто соединили подачу и обратку трубой (Грубо сделали байпас).

Примечание: Для гравитационных систем отопления с естественной циркуляцией радиаторным веткам не нужно создавать искусственное сопротивление. Потому что за счет естественного напора теплоносителя радиаторная ветка сама влияет на свой расход.

Петля Тихельмана может применяться без насоса, но только с большими диаметрам, как это делается для гравитационных систем отопления с естественной циркуляцией. А для расчета диаметров вам поможет программа симулятор системы отопления: Подробнее о программе


Какие выбрать диаметры в петле Тихельмана?

Диаметры в петле Тихельмана не простая задача, как и выбор диаметров в двухтрубной тупиковой системе отопления. Принцип выбора диаметров зависит от расходов и потерь напора в трубопроводе.

Ниже вы увидите как выбираются диаметры.


Плохие цепи петли Тихельмана

Плохо будут работать средние радиаторы, если отсутствует искусственное гидравлическое сопротивление на радиаторных ветках. Искусственное сопротивление создается балансировочными или термостатическими клапанами. У которых пропускная способность равна 0, 5 – 1, 1 Kvs.

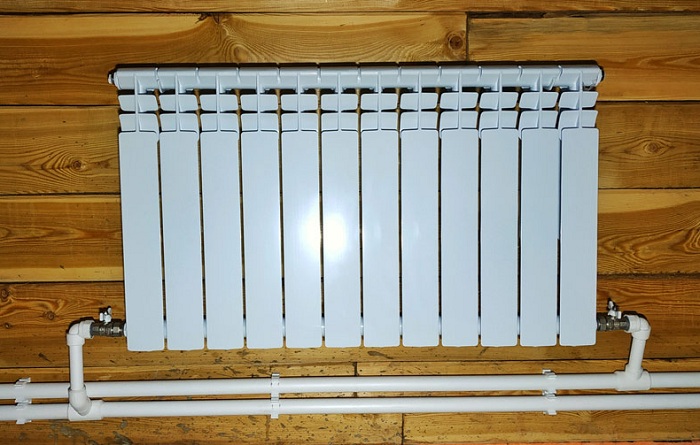

Напорная система отопления с шаровыми кранами и полипропиленовой трубой 20 мм.

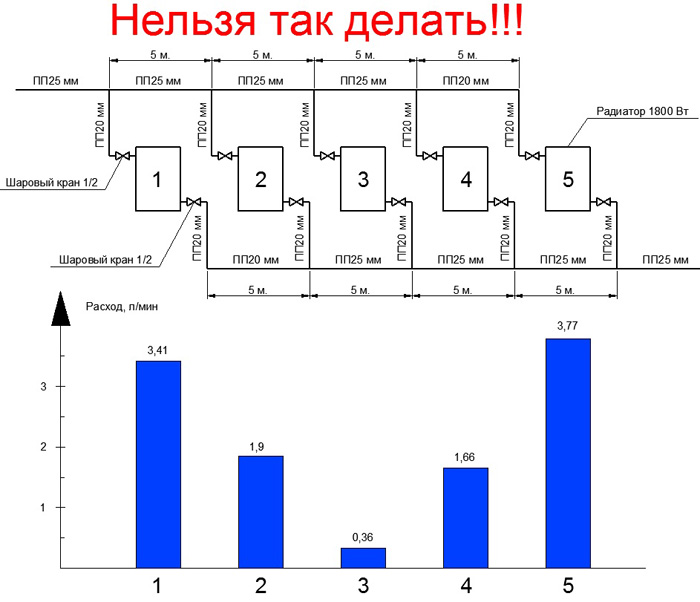

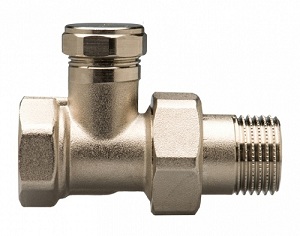

Нельзя делать так на шаровых кранах:

Такая радиаторная ветка обладает малым гидравлическим сопротивлением. Она съест большой расход и другим радиаторам останется мало.

Была протестирована цепь на 5 радиаторов с магистральной трубой ПП 25мм.

Расходы у радиаторов не одинаковые. На третьем радиаторе самый маленький расход. Это вызвано тем, что на радиаторных ветках стоят шаровые краны.

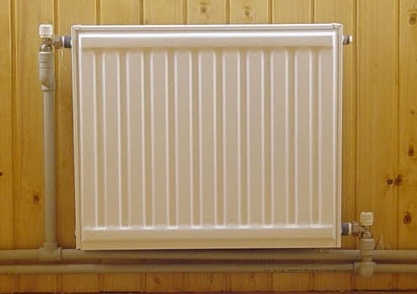

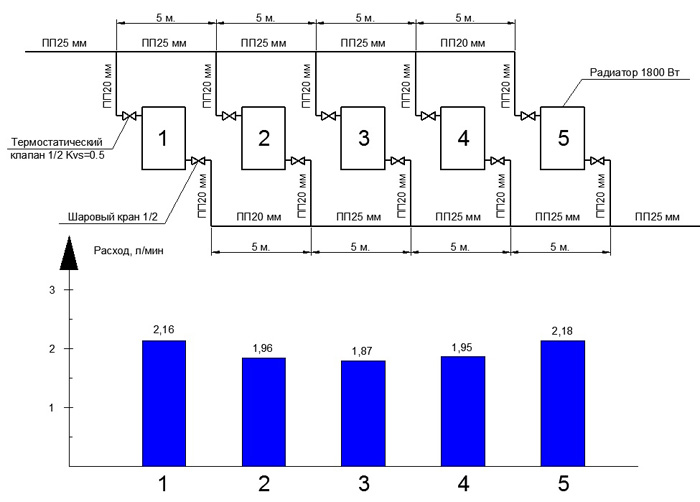

Если добавить в цепь термостатические клапана, то расходы станут более разделенными поровну:

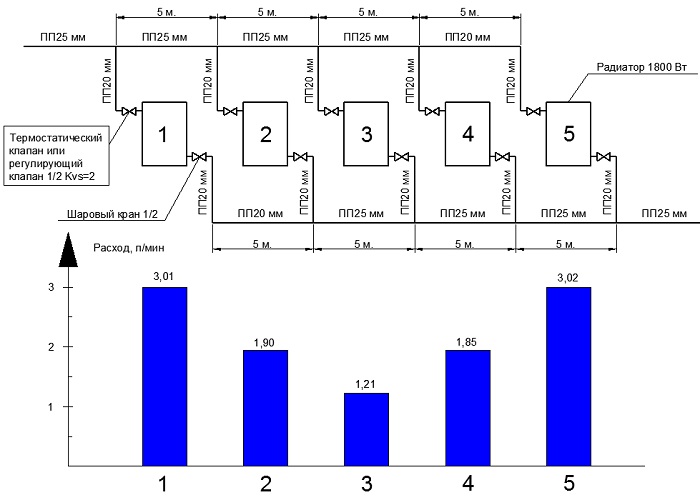

Картина уже лучше! Но диаметры можно уменьшить в некоторых местах и сэкономить на этом. Например, на подаче в магистрали до 4 радиатора и на обратке от 2 радиатора.

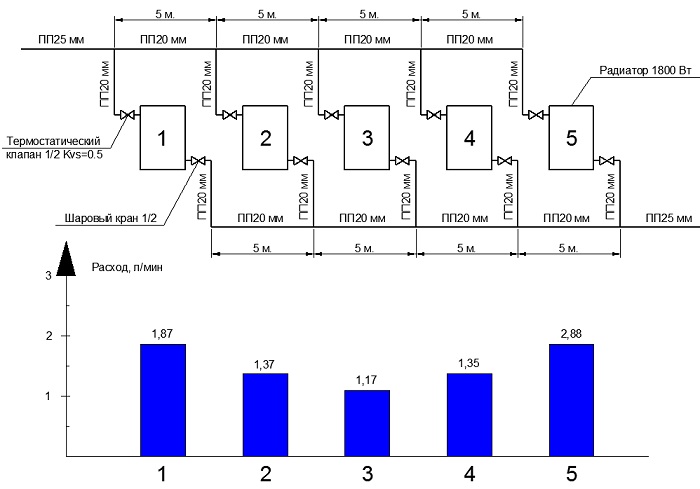

Если мы попробуем на всей магистрали оставить ПП20мм, то получим следующие расходы.

Если бы мы использовали термоклапан или любое регулирующее устройство на 2 Kvs, то переход диаметров нужно было бы делать обязательно!

Потому что, если кто-нибудь полностью откроет кран, то это помешает работать нормально другим радиаторам. Встречаются регулировочные клапана для радиаторов на 5 Kvs. Ну если вы будите подкручивать нижний клапан для уменьшения пропускной способности, то тогда занимайтесь такой регулировкой. Конечно, лучше будет использовать закрытые балансировочные клапана, к которым не будет доступа к регулировке посторонними людьми.

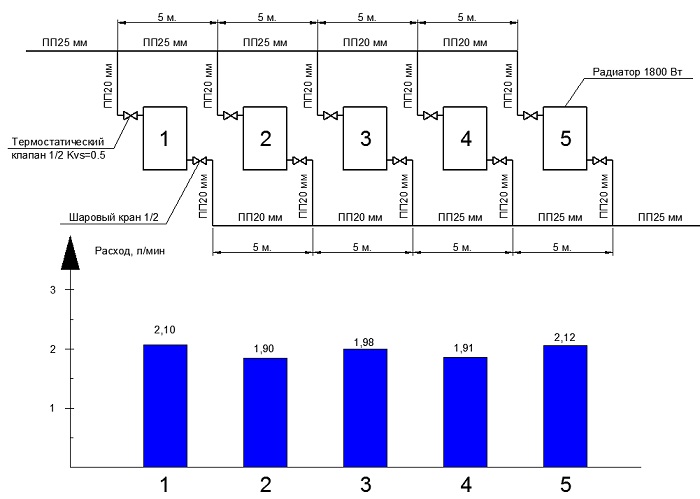

Для того, чтобы улучшить разделение расходов на 5 радиаторов с применением регулирующих клапанов с большей пропускной способностью необходимо использовать трубы ПП32, ПП25 и ПП20.


Хорошие цепи петли Тихельмана

Критерии выбора диаметров:

Выбор диаметров для петли Тихельмана выбираелся исходя из перепада цепи максимум 1 м.в.ст. Температурный перепад радиаторов 20 градусов. Температура на входе 90 радусов. Разница выдаваемой мощности между радиаторами не превышает 200 Вт. Разница температурных перепадов между радиаторами не превышает 5 градусов.

Примечание: Указанные диаметры не применяются для низкотемпературных систем отопления. Для низкотемпературных систем нужно уменьшать температурный перепад до 10 градусов и это требует увеличение расхода в два раза.

Я приготовил цепи петель Тихельмана на 5 и 7радиаторов для металлопластиковой и полипропиленовой трубы.


5 радиаторов полипропиленовая труба, Kvs = 0, 5.

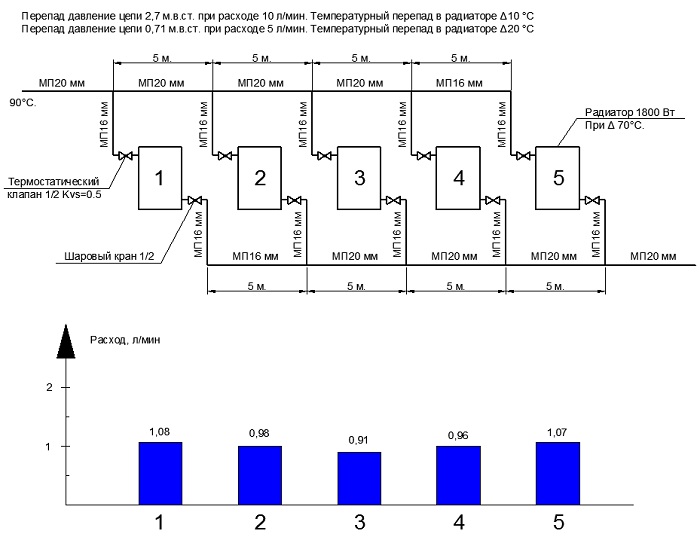

5 радиаторов металлопластиковая труба, Kvs = 0, 5.

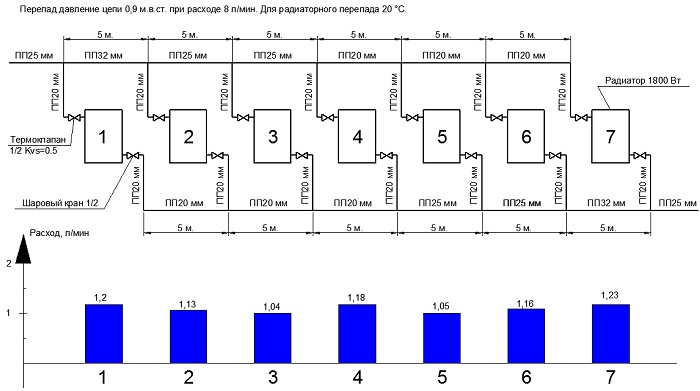

7 радиаторов полипропиленовая труба, Kvs = 0, 5.

В этой цепи используется ПП32 мм. Если вы поставите балансировочный клапан на 1 и 7 радиатор, то можно поменять трубу с ПП32 на ПП26 мм. Необходимо поджать балансировочные клапана на 1 и 7 радиаторах.

7 радиаторов металлопластиковая труба, Kvs = 0, 5.

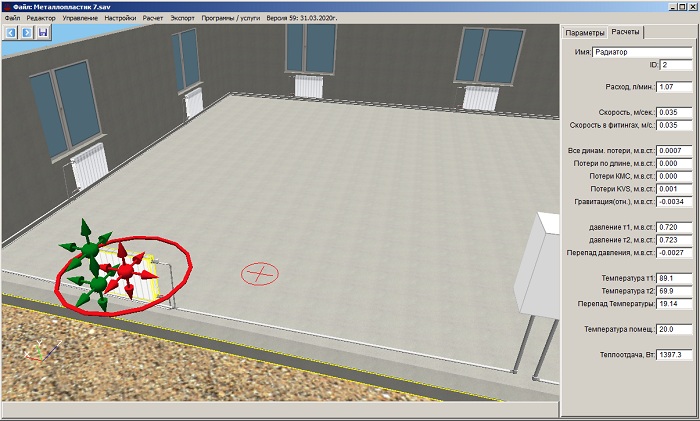

Тесты по выбору диаметров проводились в программе симуляторе системы отопления.

Подробнее о программе симуляторе

Программа применяется для тестирования систем отопления, перед тем как монтировать на объекте. Также можно тестировать существующие системы отопления, чтобы улучшать работу существующей системы отопления.

Если вам нужны расчеты диаметров для вашей системы отопления на 10 радиаторов, то обращайтесь за услугами по расчету сюда: Заказать услугу по расчету


Расчет петли тихельмана

Как и в двухтрубной тупиковой системе отопления, диаметры тоже приходится выбирать исходя из расхода и потерь напора теплоносителя. Петля Тихельмана является сложной цепью, и математический расчет сильно усложняется.

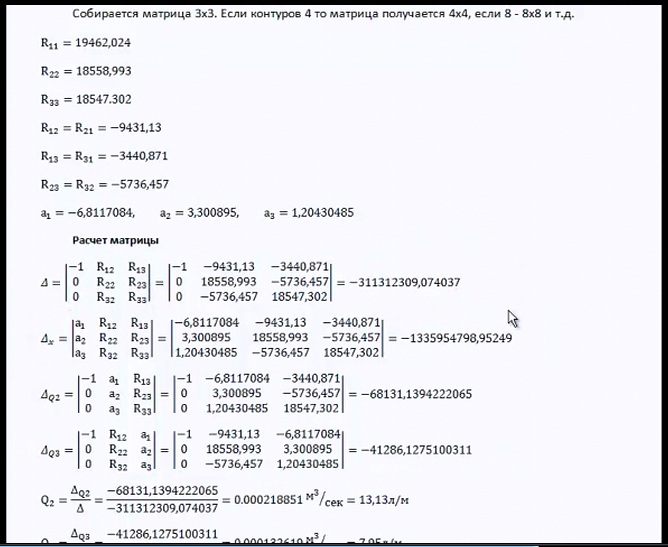

Если в двухтрубной тупиковой уравнение цепи выглядит проще, то для петли Тихельмана уравнение цепи выглядит так:

Подробнее о данном расчете рассказано в видеокурсе по расчету отопления тут: Видеокурс по расчету отопления


Как настроить петлю Тихельмана? Как настроить попутную систему отопления?

Как правило, у петли Тихельмана есть условия, когда средние радиаторы плохо греют в таком случае, как и в духтрубной тупиковой, зажимаем балансировочные клапана на радиаторах находящиеся ближе к котлу. Чем ближе радиаторы к котлу, тем сильнее зажимаем.
