Ко мне часто обращаются клиенты и просят консультацию. Показывают и рассказывают свои проблемы в системах отопления. Я, решая множества проблем с системами отопления, нахожу решение, как внедрить Температурно-Последовательный Гидравлический разделитель.

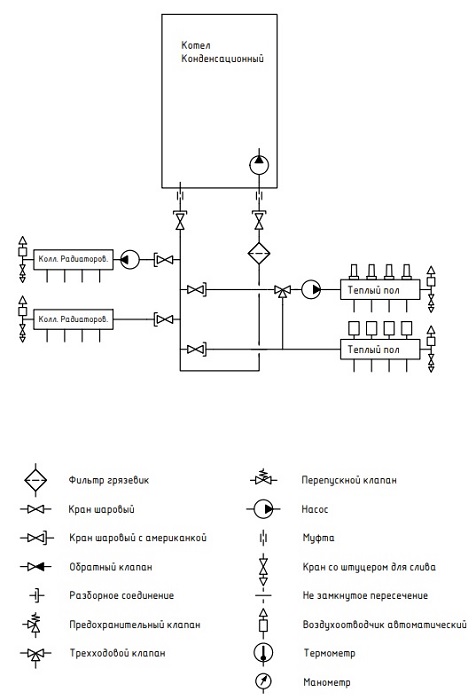

Я Бадритинов Альберт Газизянович разработал эти схемы:
Эти схемы решают серьезную боль в системе отопления, улучшение циркуляции теплоносителя в необходимых пределах для улучшения качества температуры теплоносителя, а также увеличивают теплоотдачу системы отопления, что ведет к увеличению скорости прогрева дома(вместе с этим увеличивается КПД котла).
Термо-последовательный гидравлический разделитель задает приоритет потребителям по потребляемой температуре. Если не хватает расхода(прокачки) через котел, то повышенный расход потребителей приводит к снижению температуры теплоносителя, происходит так называемый переворот гидрострелки. О перевороте гидрострелки я рассказал в этой статье: https://proectmontag.ru/str/24.html
Температурно-Последовательный гидравлический разделитель не боится так называемого эффекта переворота гидротсрелки. Он способен получить максимум пользы по качеству температуры теплоносителя.
Как он дает качество температуры теплоносителя? Приходит максимально возможная температура в радиаторную сеть. Более повышенная, чем для других схемах. А если имеются не приоритетные не жилые помещения, то к ним можно отправлять более сниженную температуру теплоносителя из-за эффекта переворота гидрострелки.

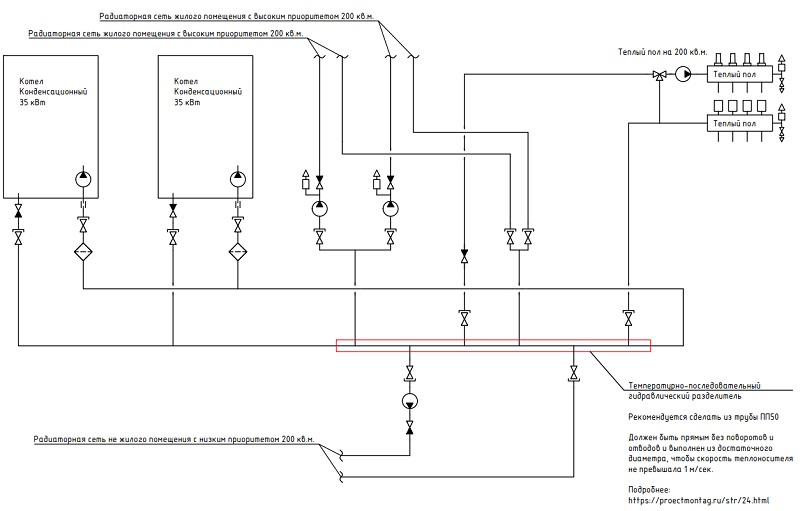

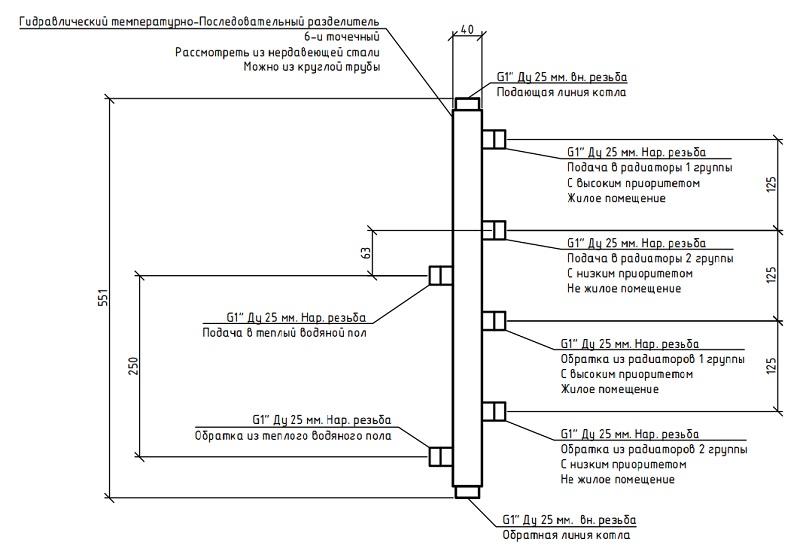

Для двух радиаторных сетей и теплого водяного пола был специально разработан 6-ти точечный температурно-последовательный гидравлический разделитель.

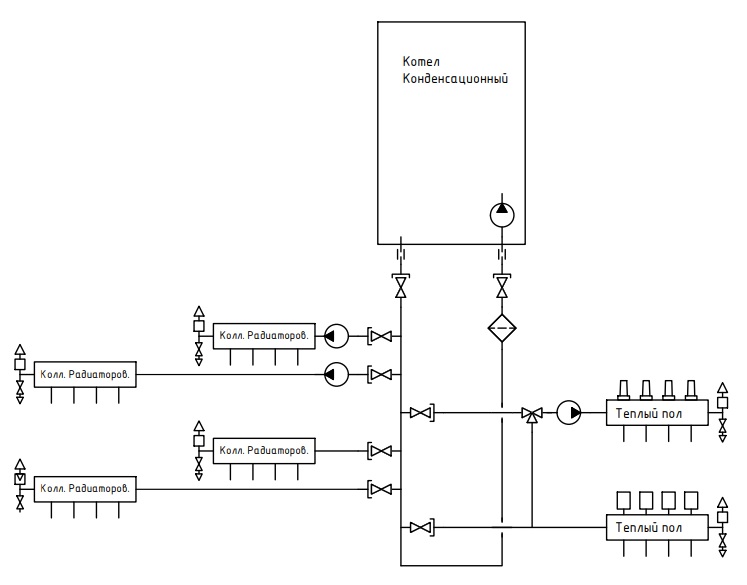

Здесь подключаются две радиаторные сети, одна из которых имеет высокий приоритет по температуре, а вторая имеет низкий приоритет для нежилых помещений это гаражи и цокольные этажи.
Чем полезна схема с 6-ти точечным термо-последовательным разделителем я рассказал в этом видео:

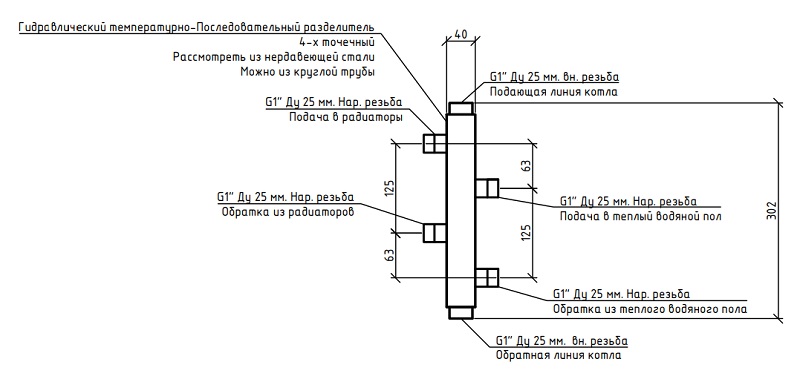

Для массового распространения идеи такой схемы, требуется внедрять готовые сборки таких гидроразделителей и я приготовил схемы чертежи.
К ним можно подключать группы быстрого монтажа
Их можно устанавливать, как вертикально, так и горизонтально.
Вы можете их собирать из тройников. Но тут нужно посчитать, что будет выгоднее купить все фитинги и собрать все самому или будет проще купить готовую сборку.
Кому требуется проект и разработка подобных схем, обращайтесь в контакты или оставляйте заявку на сайте
