Почему не любят однотрубное отопление? Как её полюбить?

В этом видео я расскажу о причинах, почему не любят однотрубную систему отопления и в каких случаях ее можно полюбить. Расскажу некоторые преимущества однотрубной системы перед двухтрубной.

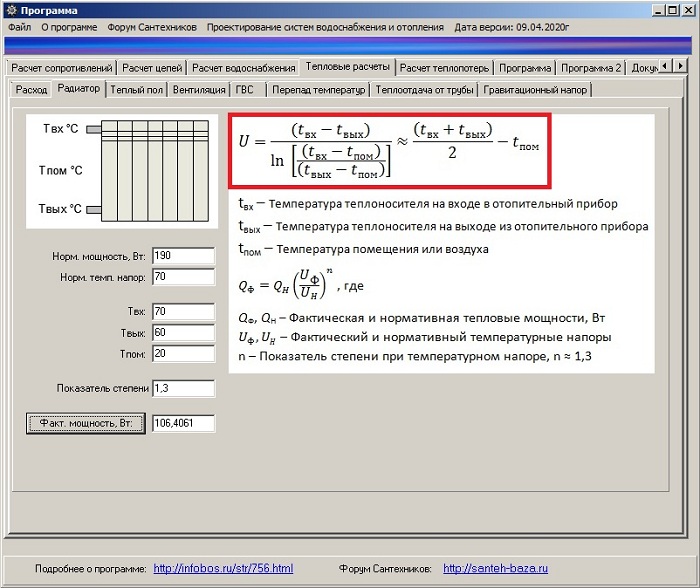

Подробнее о программе


Начнем с того, что и в двухтрубных системах отопления тоже присутствуют плохие свойства. Поэтому можно сказать, что у каждой системы будь то она двухтрубная или однотрубная есть плюсы и минусы. Это касается всего: Гидравлики, тепла, денег, монтажных работ, обслуживания и прочих вещей.


Почему не любят однотрубное отопление?

Первое за что не любят однотрубную систему отопления – это за эффект снижения температуры к последнему радиатору. Этот эффект зависит от расхода магистральной трубы. Я позже расскажу, как бороться с этой проблемой.

Второй эффект это когда на старте системы отопления приходится дольше ждать прогрев последнего радиатора. Этот эффект будет заметен больше, если радиаторов будет много. Старт системы отопления происходит один раз в год, а у кого-то чаще. Например, с отключением отопления связанный, с приготовлением горячей воды в бойлере косвенного нагрева. К счастью эта проблема на каждого коснется, потому что делаются системы отопления с параллельным прогревом отопления и ГВС. Как бороться с этой проблемой тоже расскажу позже.

Чтобы уменьшить эти два эффекта, нужно правильно подобрать расход магистральной трубы и правильно спроектировать схему и диаметры, чтобы задать необходимый коэффициент затекания в радиатор. Расчет однотрубной системы отопления вы можете сделать в программе симуляторе системы отопления.

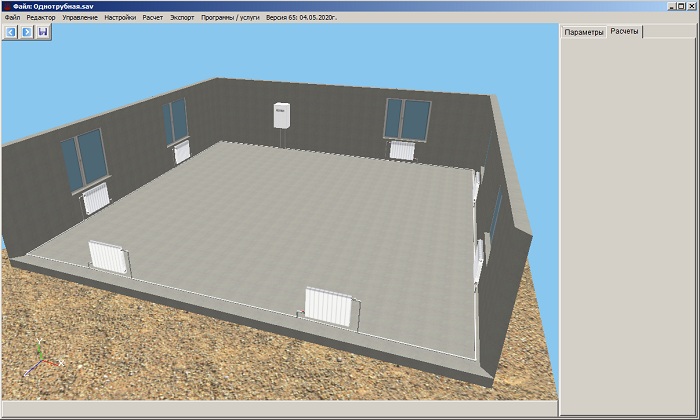

Подробнее о программе

Перед тем как объяснить, как снижать эффект снижения температуры. Я задам вопрос сантехникам и проектантам, а также расскажу достоинства однотрубной системы отопления.

Я я бы хотел, задать вопрос сантехникам и проектантам, которые не любят однотрубную систему отопления.

Внимание вопрос: Если сантехник или проектант не любит однотрубную систему отопления из-за снижения температуры радиаторов пусть ответит. Почему необходимо, чтобы все радиаторы прогревались одинаково?

Ответов может быть много, и я попробую спрогнозировать ответы:

Ответ 1 - Чтобы не увеличивать мощность последнему радиатору и не переплачивать за дополнительную мощность. Мой ответ: А вы знаете, что в двухтрубных системах отопления может быть ситуация, когда до последнего радиатора придет теплоноситель, остывший на 5 или на 10 градусов. То есть через трубу тепло уходит в окружающее пространство. В итоге радиатор будет работать с меньшей теплоотдачей.

Ответ 2 - При низкотемпературной системе отопления последнему радиатору придет маленькая температура. Например, при использовании конденсационного котла. Мой ответ: Тут конечно я могу согласиться с ответом. Возможно, нет запаса на снижение температуры. Есть возможность увеличить расход теплоносителя, но это может быть экономически не выгодно. Также В однотрубных системах отопления есть эффект рекуперации, что мешает быть эффективной системой для конденсационного котла.

Что значит рекуперация? – это подмес с обратки радиатора в общий поток.

То есть с каждого радиатора мы должны получить наименьшую температуру, а то, что получается в однотрубных системах, не дает возможность отобрать наименьшую температуру из-за того, что обратка с радиатора подмешивается с общим теплоносителем.

Ответ 3 - Возможно, кто-то скажет, что нет возможности поставить термостатический клапан. Мой ответ: На рынке есть термостатические клапана на большую пропускную способность для однотрубных систем отопления.

Ответ 4 – В погодозависимой автоматики это плохо скажется на регулировке последнего радиатора. Мой ответ: Тут я отвечу наверно так, что и в двухтрубных системах отопления могут быть 5-ти или 10-ти градусное отклонение по температуре.


Преимущества однотрубной перед двухтрубной системой отопления.

Гидравлически независимая от отключения радиаторов. Когда все радиаторы отключены теплоноситель продолжает бежать по кругу. Это позволяет не ставить перепускной клапан.

Меньше требуется расчетов по гидравлике. В некоторых случаях необходимо посчитать гидравлическое сопротивление только одного главного кольца.

Не требуется балансировка расходов между радиаторами.

Быстрый монтаж. Гидравлически устойчивая система отопления на долгие годы. Связано это с тем, что не создается множества разветвлений. В двухтрубных системах отопления имеются много различных разветвлений, которые могут засоряться, что приводит к не равномерному прогреву радиаторов или уменьшению прогрева отдельных радиаторов.

Ремонтопригодность выше. В случаях просчета системы отопления позволяет меньше проделывать систему отопления. Например, поставить дополнительный радиатор там, где он не был предусмотрен, если конечно трубы проложены по периметру дома. Одна труба по периметру может быть источником тепла в помещение.

Это касается однотрубной горизонтальной разводки.


Пояснение важности температуры

Однотрубная система отопления не может быть плохой она является подходящей для конкретного случая отопления помещений.

В отоплении важно создать правильный микроклимат в помещении.

С какой температурой нагревается радиатор потребителя не должно волновать. Это должно волновать проектировщика этого отопления. И проектировщик должен понимать нормы допуска на снижение температуры.


Как правильно рассчитать однотрубную систему отопления?

А теперь поделюсь некоторыми наблюдениями при проектировании однотрубной системы отопления.

Чтобы однотрубная система отопления работала хорошо, нужно выполнить два условия:

1. Расход должен быть таким, чтобы до последнего радиатора температура не упала более чем на 5 или может быть максимум 10 градусов. Зависит от экономического расчета. То есть вы должны понять насколько вы готовы переплатить на увеличение мощности последних радиаторов. Этот показатель температуры я вывел из расчета теплоотдачи радиатора, по этой формуле:

Подробнее о программе

Представим ситуацию, что температура теплоносителя у котла 70 градусов. Снижение температуры на 5 градусов приведут к потери теплоотдачи 10%. Снижение на 10 градусов приводит к потерям 30%. Замечу, что в двухтрубных системах отопления тоже присутствуют потери температуры и тоже появляются потери теплоотдачи.

2. Второе условие для уменьшения эффекта снижения температуры на старте: - Это коэффициент затекания должен быть примерно равен тому значению, который указан в статье по этому адресу: https://infosantehnik.ru/str/114m.html. Это уменьшит влияние второго эффекта, о котором сказал ранее.

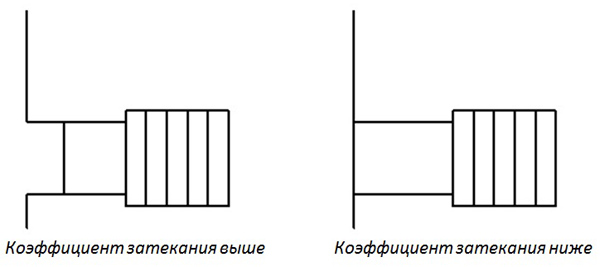

Для однотрубных вертикальных.


И в заключении

Некоторые сантехники и специалисты распространяют информацию о том, что якобы для однотрубных систем отопления не нужно превышать какое-то определенное количество радиаторов. Потом эта информация превращается в догму или определенное правило и потом в будущем будет разрушение этого мифа.

Систему однотрубного отопления можно сделать на 20 радиаторов. Даже можно сделать гравитационную. Об этом я рассказал в одном из видео на моем канале.

То, что теряется температура последних радиаторов в однотрубной системе отопления это не сильно плохо, учитывая преимущества и достоинства. К тому же эффект снижения температуры можно снизить до малозаметных величин. Система отопления не должна быть идеальной, а она должна быть подходящей для определенной ситуации системы отопления.

Обратите внимание на однотрубные вертикальные системы отопления в многоквартирных домах. Почему они были сделаны? Явно не потому, что проектировщики были глупыми, что не могли это понять. Проектировщики, имея огромный опыт и ресурсы, сумели найти баланс между достоинствами и недостатками той или другой системы отопления. Грубо говоря, был сделан экономический расчет, который привел к решению делать однотрубную систему отопления. Поэтому однотрубная система отопления не является плохой, она является подходящей к определенным условиям системы отопления.

На этом все. Кому нужен проект или расчет отопления или водоснабжения обращайтесь в контакты.
