Подключение теплоаккумулятора - Термопоследовательное высасывание с теплоаккумулятора - Новая схема

Видео

Здравствуйте, в этом видео и статье покажу новую эффективную схему подключения ТА на второй половине, то есть на стороне потребителя.

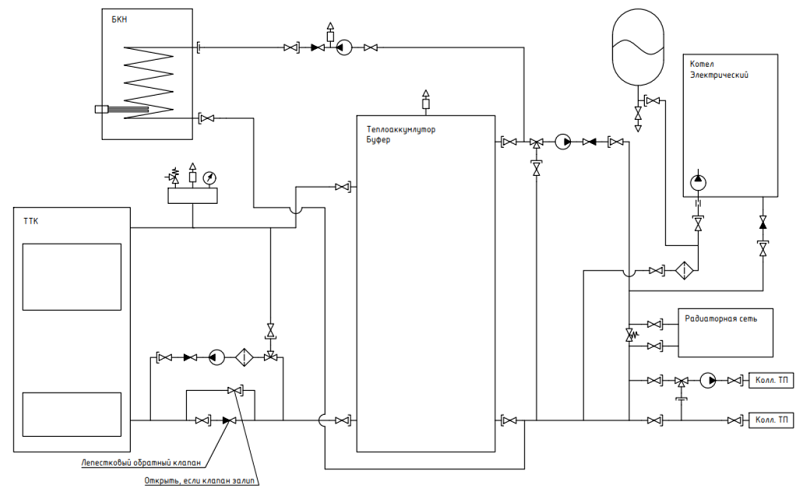

Посмотрим на старую схему

По этой схеме у меня есть видео на моем канале: Схема подключения ТвердоТопливного котла. Лучшее решение!

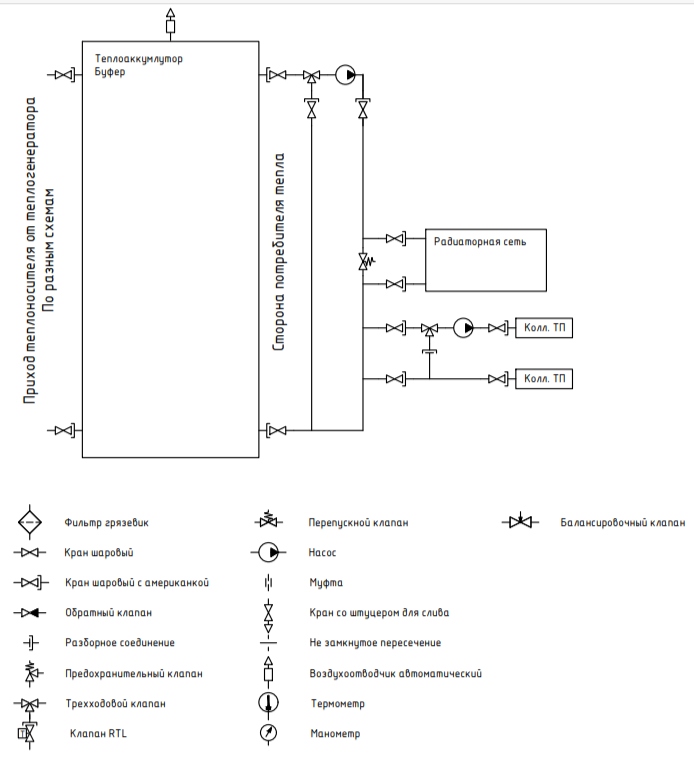

Чтобы не путаться в большой схеме, заберем из старой схемы только сторону потребителя, то есть представим один ТА с потребителем без котловой обвязки:

В чем неэффективность старой схемы?

Это можно понять, если представить такую логику работы: Радиаторная сеть и теплый водяной пол не требует горячего теплоносителя, а общий насос на ветке теплоаккумулятора продолжает работать подавая в обратку ТА горячий теплоноситель. То есть в низ теплоаккумуляора(ТА) поступает горячий теплоноситель, а нужно туда отправлять максимально остывший теплоноситель.

Можно подумать, что мол ну вероятность этого может быть крайне маленькой и всегда будет определенный теплосьем. На этот аргумент можно возразить и представить другой пример: Радиаторная сеть и теплый водяной пол потребляют очень мало горячего теплоносителя, и основной насос на линии теплоаккумулятора(ТА) загоняет горячий теплоносителя в обратку ТА.

То есть это как с понятием переворота гидрострелки. Если на стороне потребителя больше расход теплоносителя, чем на стороне котла, то происходит подмес обртаки с подачей.

И мы, к примеру получаем остывший теплоноситель на подаче в радиаторы.

То есть если у вас потребители потребляют больше расход, чем котловая ветка отдает, это означает, что вы будите ждать горячий теплоноситель у радиаторов, когда полностью нагреется емкость теплоаккумулятора.

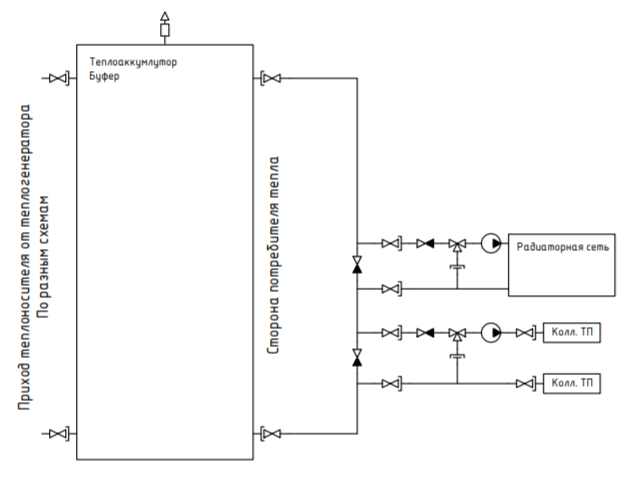

Что это за схема, которая увеличивает потребление теплоносителя:

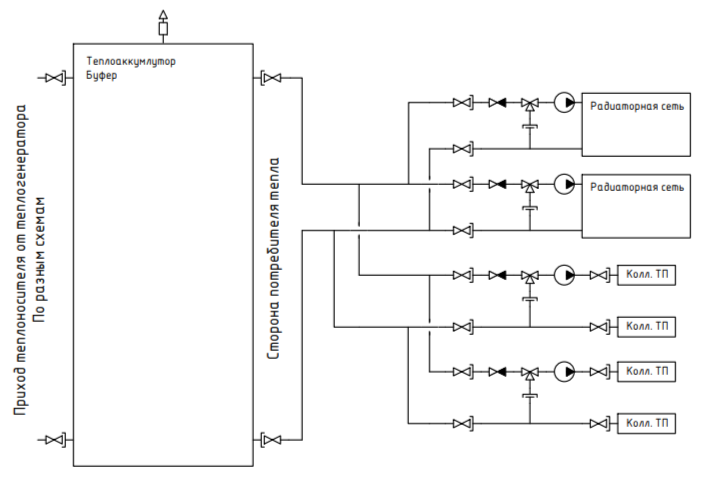

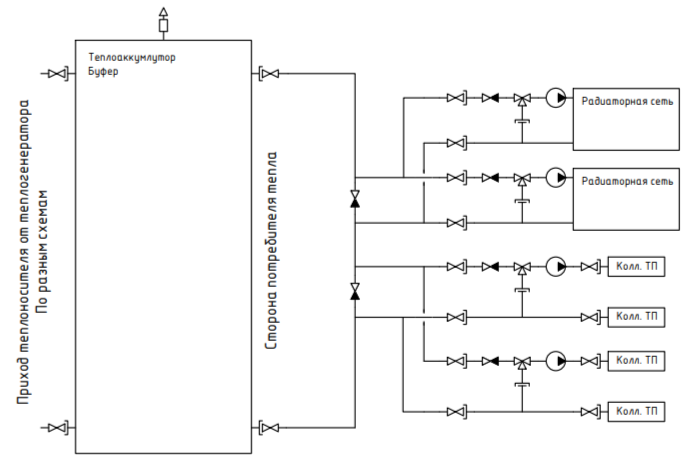

Если есть где можно разделить потребителей по температурам, то это нужно делать! Например, теплый водяной пол не должны подключаться параллельно друг другу их лучше разделить, по такой схеме:

Эта схема за счет снижения расхода на стороне потребителя позволяет на старте раньше получить более нагретый теплоноситель и меньше ждать когда весь ТА нагреется или вообще не нужно будет ждать(зависит от отношения расходов потребителей и котловой ветки относительно ТА)

При более эффективной схеме, которую я показал, получается, что котел отдает тепловую энергию сразу в отопительный приборы и излишки тепла уходят в ТА. То есть ТА сразу заряжается.

И на этом эффективность не заканчивается!

Есть еще одна немало важная эффективность: Это максимальная разрядка примерно до нуля, а не то чтобы оставлять в теплоаккумуляторе (ТА) нагретый теплоноситель.

Вы заметили, что форма ТА имеет вертикальную форму. Горизонтальная форма не эффективна. Дело в том, что в ТА есть такой эффект когда наверху остается более нагретый теплоноситель, чем в низу. И при полной разрядке остается такой эффект когда при разрядке ТА мы его снизу заполняем сильно холодным теплоносителем, а на верху есть еще очень горячий теплоноситель. То есть, отбирая у него горячий теплоноситель сверху при разрядке, мы его заполняем остывшим теплоносителем. К примеру, мы можем отбирать температуру 50 гр. А заполнять его температурой 25 градусов. Мы его можем заполнить уже комнатной температурой, это температура теплоносителя из теплого водяного пола.

Если мы будем увеличивать расход у потребителя, то мы быстрее смешаем верх и низ ТА. То есть под конец разрядки мы не будем иметь дельту 50-25. А при сильном смешивание получим 35-25. То есть мы раньше получим не эффективную температуру для обогрева.

И на этом эффективность еще не заканчивается! Что еще нас ждет по эффективности? КПД котла будет выше. Имея в ТА снизу сильно остывший теплоноситель, мы в котел можем отправлять более остывший теплоноситель, тем самым больше брать теплосъем из котла. То есть в единицу времени котел будет вырабатывать больше мощности. То есть если схема будет не эффективная, то котел будет получать меньше остывший теплоноситель, и будет срабатывать автоматика на снижение температуры путем снижения поступления кислорода и тому подобное. Этот эффект снижает КПД котла.

Подытожим: В ТА нужно создавать высокий температурный перепад(с верху горячее снизу холоднее). Трехходовой клапан защищающий от холодной обратки также работает на увеличение температурного перепада в ТА. Трехходовой клапан также позволяет заряжать ТА более эффективнее. ТА сразу заряжается высокой температурой и сразу потребители получают горячий теплоноситель, не дожидаясь когда ТА весь зарядится. Если вы ждете, пока зарядиться ТА и пойдет горячий теплоноситель в радиаторы, значит у вас есть проблемы со схемой, она попросту не эффективна.

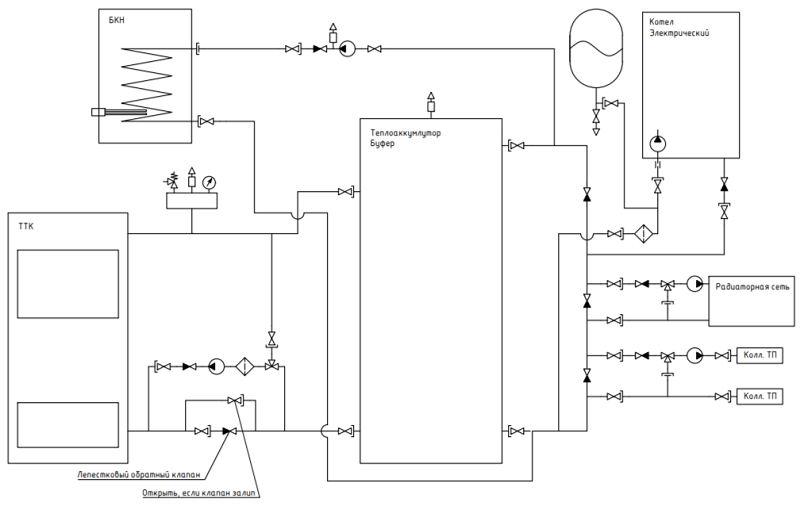

Исправленная схема с ТТК
