Байпас попутного смешивания – Шестеренка в отоплении

В этой статье расскажу для многих не известную схему в системе отопления названную, как шестеренка. Так на просторах интернета и среди подписчиков гуляет название схемы. Я предлагаю называть эту схему, как БАЙПАС ПОПУТНОГО СМЕШИВАНИЯ.

История зарождения схемы

Начало развития этой схеме положил Хухлинский Евгений Викентевич из Санкт-Петрбурга, на форум хаусе создал тему 31 мая 2010 года под названием: ТТ котёл + электрокотёл. Оптимизирующая обвязка. Ссылка: https://www.forumhouse.ru/threads/65749/

Грахов Юрий Генадьевич подхвотил эту идею и начал раскручивать и создавать на этой основе схемы.

Контакты Юрия Грахова: +7 908 245-82-73 WhatsApp sales@revitech.ru

Сайт: https://berezniki.revitech.ru/montaj/club/421/

Канал в ютуб: https://www.youtube.com/@yura153264

Дальнейшее развитие теории этой схемы

Я автор этой статьи Бадритинов Альберт Газизянович познакомился с этой схемой 2022 году и 15 января 2023 года решил разобраться в этой схеме более детально и осветить ее в массы, а самое главное рассказать принцип работы и дать свое теоретическое представление об этой схеме. Я приготовил собственную теорию и понятное название узла этой схемы. Я приготовил эту статью и видео об этой схеме.

Видео вы можете посмотреть прямо сейчас. 2 части.


Видео 1 Часть. История зарождения схемы и в чем смысл шетсеренки.


Видео 2 Часть. Принцип работы. Достоинства и недостатки.


Я все расписывать не буду в этой статье, что рассказано в видео, поэтому лучше посмотреть видео.

Достоинства

1. Возможность снизить температуру на радиаторах. Для труб помогает использовать пластиковые трубы.

2. КПД котла повышается. Лучше догорают дрова.

3. Помогает защитить котел от конденсата или уменьшить выпадение конденсата, чтобы продлить срок службы теплообменника. Без трехходового антиконденсационного клапана.

4. При работе котла без насоса. Рядом подключается эл.котел, естественная циркуляция не идет через ТТК.

Недостатки

1. Для естественной циркуляции потребителей для одноэтажного дома, котел с байпасом нужно углублять ниже радиаторов.

2. Сразу на старте мгновенно не сможем сильно нагреть ТА до высоких температур 80-90 гр. по отношению как это делает антиконденсационный трехходовой клапан.

Назначение такого байпаса полезно для твердотопливного котла

1. Повысить температуру в обратку в котел помогает защитить котел от конденсата или уменьшить выпадение конденсата, чтобы продлить срок службы теплообменника, потому что конденсат проедает стенки теплообменника и потом будет дырка в теплообменнике и теплоноситель польется в топку котла.

2. Понижение температуры теплоносителя к потребителям нужно для снижения температуры теплоносителя, чтобы уменьшить температуру поверхности отопительных приборов радиаторов, потому что котел может и должен работать на высоких температурах до 90 градусов на подаче. То есть в режиме 90-70 градусов. На подаче 90 на обратке 70. Котел в таком режиме работает на максимальном КПД, хорошо прогорают дрова и не оставляют черную копоть, которая откладывается на теплообменнике и в дымоходе. То есть котел, и дымоход при высоких температурах меньше загрязняется. Это очень важно для ТТК. Многие ставят котел и эксплуатируют его на низких температурах, а потом приходиться его часто чистить.

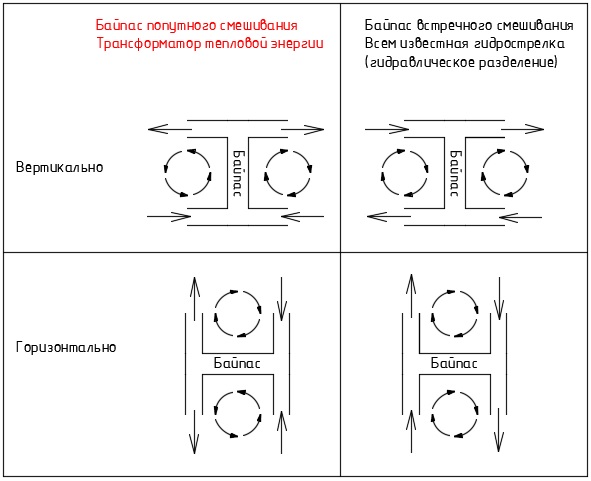

Схема байпаса попутного смешивания

Когда начнете искать видео, по теме шестеренки будите находить схемы с большими диаметрами для естественной циркуляции. Но байпас попутного смешивания не обязательно делать из больших диаметров.

В естественной циркуляции есть возможности, которые помогают избавиться от электронных устройств, которые контролируют включение и выключение насосов. Есть возможность, избавиться от частотных насосов, которые нужны для изменения производительности насоса. Естественная циркуляция сама увеличит или уменьшит прокачку через котел и прочие функции я рассказал в видео. Смотрите видео выше.

Если будите использовать электрический котел, то естественная циркуляция позволяет не использовать электронное устройство для включения насосов. Позволяет не использовать обратные клапана. Позволяет не использовать термореле и не гадать на какую же температуру выставить термореле на включение и выключение котла. Будет возможность работы твердотопливного котла в паре с электрическим котлом. Если твердотопливный котел выдает маленькую температуру, то электрокотел будет догревать теплоноситель до нужной температуры.


Примеры названия данной цепи

Попутный участок смешивания

Попутный смеситель

Байпас попутного смешения

Трансформатор тепловой энергии

Трансформатор изменения температуры
