Балансировка радиаторов отопления – пошаговое руководство
Если в системе отопления имеются радиаторы, которые плохо прогреваются, то требуется балансировка.
Но балансировка может требоваться также для того, чтобы распределить теплоноситель пропорционально мощностям радиаторов. Более мощный радиатор должен получать больше расход теплоносителя.
С помощью регулировки балансировочных клапанов добиваются правильного распределения расходов между радиаторами.

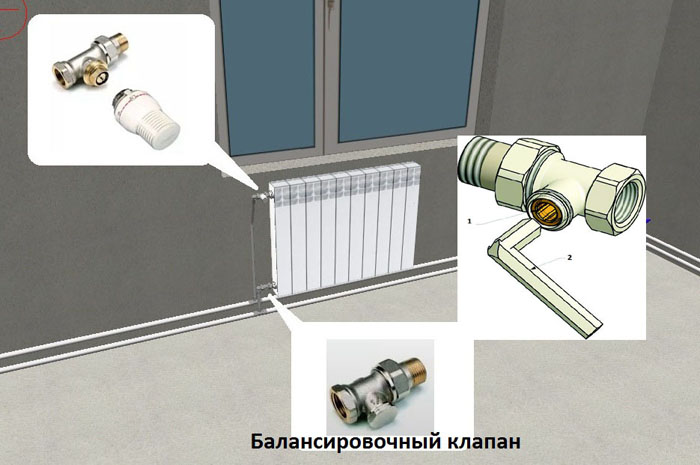

Балансировку можно сделать, если на радиаторных ветках стоит балансировочный клапан.
Балансировочный клапан регулируется с помощью шестигранника.
С помощью гидравлического расчета можно рассчитать, чему должна быть равна пропускная способность балансировочного клапана.
Гидравлический расчет позволяет вычислить давление на каждом участке трубопровода. Это давление позволяет вычислить Kvs балансировочного клапана.
Чтобы высчитать давление, чтобы потом вычислить Kvs клапана, требуется большой интеллектуальный труд и время. Существует программное обеспечение, которое позволяет снизить время и ошибки на расчет Kvsклапана.
Посмотрите видео, в котором описывается, как это сделать:
Существует способ балансировки, который не требует расчета Kvs, а процесс балансировки производится методом тыка. То есть правильного и логического процесса балансировки радиаторов по шагам:
1 Способ. Метод постепенного закрывания балансировочного клапана.
2 Способ. Метод постепенного открывания балансировочного клапана.
Первый способ подходит для хорошо подобранных диаметров, второй для очень проблемных систем отопления.
Вы можете использовать для начала 1 способ. Если первый способ не поможет воспользоваться вторым способом.
Этот расчет описан в видео (смотри выше)
Логика постепенного закрытия клапана (1 способ)
1. На старте, открываем термостатические и балансировочные клапана
2. Ждем 20 минут работы системы отопление с измененными настройками.
3. Если дельта температуры меньше 30% от дельты котла, то клапану задаем настройку 0, 2 Kvs.
4. Ждем 20 минут работы системы отопление с измененными настройками.
5. Если дельта радиатора выше дельты котла, то увеличиваем Kvs. (открываем 90-180 градусов)
6. Если дельта радиатора ниже 30% дельты котла, то уменьшаем Kvs не менее 0, 2. (закрываем 90-180 градусов)
7. Ждем 20 минут работы системы отопление с измененными настройками.
8. Повторяем цикл, переходим в пункт 5
9. Заканчиваем балансировку, если дельта радиатора не менее 30% от котла и не превышает дельту котла.
Логика постепенного открытия клапана (2 способ)
1. На старте, открываем термостатические клапана
2. На старте, закрываем балансировочные клапана на значение 0, 2 Kvs
3. Ждем 20 минут работы системы отопление с измененными настройками.
4. Если дельта радиатора больше дельты котла, то увеличиваем Kvs на максимум (1, 4)
5. Ждем 20 минут работы системы отопление с измененными настройками.
6. Если дельта радиатора выше котла, то увеличиваем Kvs. (открываем 90-180 градусов)
7. Если дельта радиатора ниже 30% котла, то уменьшаем Kvs не менее 0, 2. (закрываем 90-180 градусов)
8. Ждем 20 минут работы системы отопление с измененными настройками.
9. Повторяем цикл, переходим в пункт 6.
10. Заканчиваем балансировку, если дельта радиатора не менее 30% от котла и не превышает дельту котла.
Для более детального понимания балансировки посмотрите видео выше.
Добавлю еще некоторые мысли по балансировке
Минимальная настройка 0, 2 Kvs связана с минимальным проходом, который может засориться и расход будет равен нулю. А также с тем, что минимальное 0, 2 Kvs является сложным регулированием из-за маленького диапазона регулировки оборотами.
Если погода теплая и очень надо сделать балансировку и температурные перепады были слишком маленькие до 5 градусов, то для настройки придется снизить расходы. Можно уменьшить мощность насоса. Можно прикрыть временно кран на котловой ветке создавая гидравлическое сопротивление для уменьшения расхода.
Если у вас не получилось отбалансировать систему отопления, то возможно придется увеличивать производительность насоса.
Но могут быть случаи, если стоит насос с напором до 6 м.в.ст. и вы планируете поставить насос с напором до 8 м.в.ст. то возможно, что у вас будет кавитационный шум в балансировочном клапане. Чтобы вы понимали, что такое кавитационный шум. Этот шум может мешать спать ночью. Ночью вы будите его слышать более отчетливо.
Если смена насоса не помогла, то возможно придется менять диаметры или схему разводки трубопровода.
Возможно, придется воспользоваться программой по автоматическому умному подбору диаметров, которая позволяет подобрать диаметры с учетом настройки балансировочных клапанов и с учетом кавитационного шума в клапанах.
Возможны случаи, когда лучше изменить разводку труб. Если требуется изменение разводки труб то лучше обратится за платной помощью в разработке схемы системы отопления. Обращайтесь в контакты или оставляйте заявку на сайте.
