Расчеты ГВС, БКН. Находим объем, мощность ГВС, мощность БКН(змейки), время прогрева и т.п.

В этой статье рассмотрим практические задачи для нахождения объемов накопления горячей воды, мощности нагрева ГВС. Мощности нагревательного оборудования. Время готовности горячей воды для различного оборудования и тому подобное.

Какие схемы использовать для получения ГВС? Ответ тут: Схемы получения ГВС у котла.

Рассмотрим примеры задач:

1. Расчет мощности проточного водонагревателя
2. Расчет выходной температуры у проточного водонагревателя
3. Расчет время нагрева электрического водонагревателя (бойлера)
4. Расчет времени нагрева бойлера косвенного нагрева
5. Сколько необходимо накопить горячей воды для того, чтобы помыться 30 минут в душе?
6. Расчет объема бака на ГВС
7. Расчет дополнительной мощности на ГВС. Мощность котла = Отопление + ГВС

Задача 1. Найти мощность проточного водонагревателя

Проточный водонагреватель - это водонагреватель объем воды, в котором может быть настолько мал, что его существование бесполезно для накопления воды. Поэтому считается, что проточный водонагреватель не предназначен аккумулировать горячую воду. И мы это не учитываем в расчетах.

Дано: Расход воды равен 0, 2 л/сек. Температура холодной воды 15 градусов Цельсия.

Найти: Мощность проточного водонагревателя, при условии, что он нагреет воду до 45 градусов.

Решение

Как найти теплоемкость при различных температурах воды описано тут: https://infobos.ru/str/576m.html

Ответ: Мощность проточного водонагревателя составит 25120 Вт = 25 кВт.

Практически не целесообразно потреблять большое количество электроэнергии. Поэтому необходимо аккумулировать(накапливать горячую воду) и уменьшать нагрузку на электропровода.

Проточные водонагреватели имеют не стабильный прогрев горячей воды. Температура горячей воды будет зависеть от расхода воды через проточный водонагреватель. Датчики переключения мощности или температуры не позволяют хорошо стабилизировать температуру.

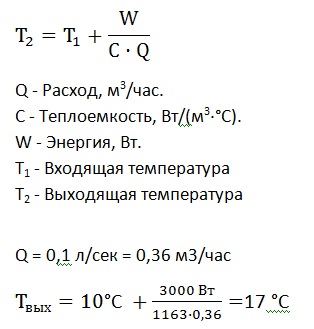

Если хотите найти выходную температуру существующего проточного водонагревателя при определенном расходе.

Задача 2. Время нагрева электрического водонагревателя (бойлера)

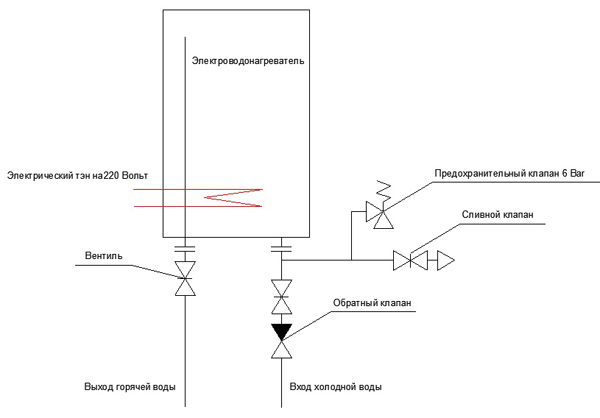

Имеем электрический водонагреватель объемом 200 литров. Мощность электрических тэнов 3 кВт. Необходимо найти время нагрева воды с 10 градусов до 90 градусов Цельсия.

Дано:

Wт = 3кВт = 3000 Вт.

Найти: Время, за которое объем воды в баке водонагревателя нагреется с 10 до 90 градусов.

Решение

Потребляемая мощность тэнов не меняется от температуры воды в баке. (Как меняется мощность в теплообменниках, рассмотрим в другой задаче.)

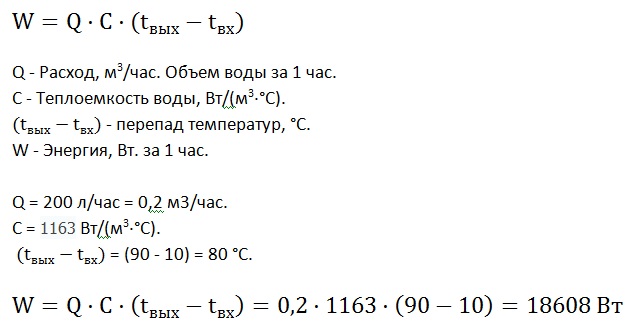

Необходимо найти мощность тэнов, как для проточного водонагревателя. И этой мощности будет достаточно нагреть воду за 1 час времени.

Если известно, что с мощностью тэнов в 18, 6 кВт бак нагреет воду за 1 час времени, тогда не сложно посчитать время с мощностью тэнов на 3 кВт.

Ответ: Время нагрева воды с 10 до 90 градусов с емкостью 200 литров составит 6 часов 12 минут.


Далее рассчитаем время нагрева бойлера косвенного нагрева.


Подробнее о программе


Задача 3. Время нагрева бойлера косвенного нагрева

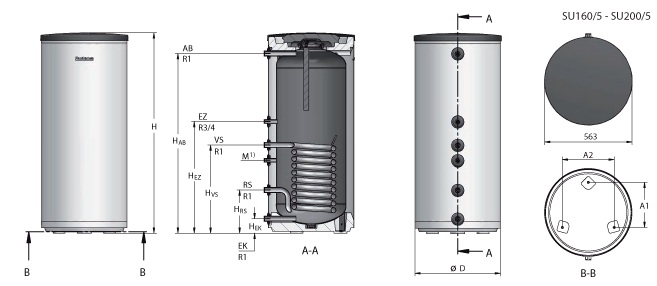

Рассмотрим для примера бойлер косвенного нагрева: Buderus Logalux SU200

Номинальная мощность: 31.5 кВт. Тут не понятно, из каких соображений это найдено. Но посмотрите таблицу ниже.

Объем 200 литров

Змейка сделана из стальной трубы DN25. Внутренний диаметр 25 мм. Наружный 32 мм.

Гидравлические потери в трубе-змейке указывают 190 мБар при расходе 2 м3/час. Что соответствует 4.6 Kvs.

Конечно, это сопротивление велико для воды и новой трубы. Скорее всего были заложены риски на зарастание трубопровода, на теплоноситель с большой вязкостью и сопротивление на соединениях. Лучше указать заведомо большие потери, чтобы кто-либо не просчитался в расчетах.

Расчет гидравлических потерь в трубе

Что такое Kvs?

Зарастание трубопроводов

Площадь теплообмена 0, 9 м2.

Помещается в трубу-змейку 6 литров воды.

Длина этой трубы-змейки примерно 12 метров.

Время прогрева пишут 25 минут. Тут не понятно, как это посчитали. Смотрим таблицу.

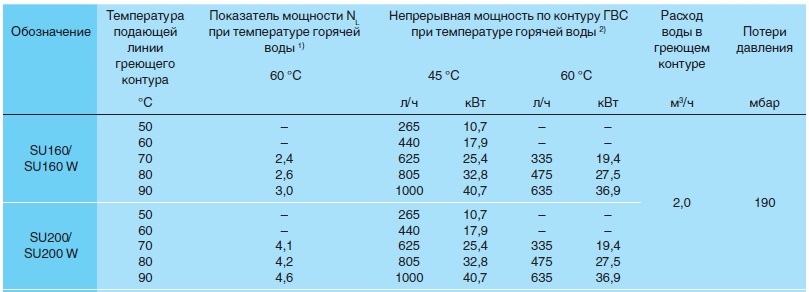

Таблица мощности змейки БКН

Рассмотрим таблицу определения мощности змейки

Рассмотрим SU200 мощность теплоотдачи змейки 32, 8 кВт

Затекает в змейку теплоноситель с температурой 80 градусов с расходом 2 м3/час.

При этом в контуре ГВС расход 805 л/час. Затекает 10 градусов выходит 45 градусов

Другой вариант

Рассмотрим SU200 мощность теплоотдачи змейки 27, 5 кВт

Затекает в змейку теплоноситель с температурой 80 градусов с расходом 2 м3/час.

При этом в контуре ГВС расход 475 л/час. Затекает 10 градусов выходит 60 градусов

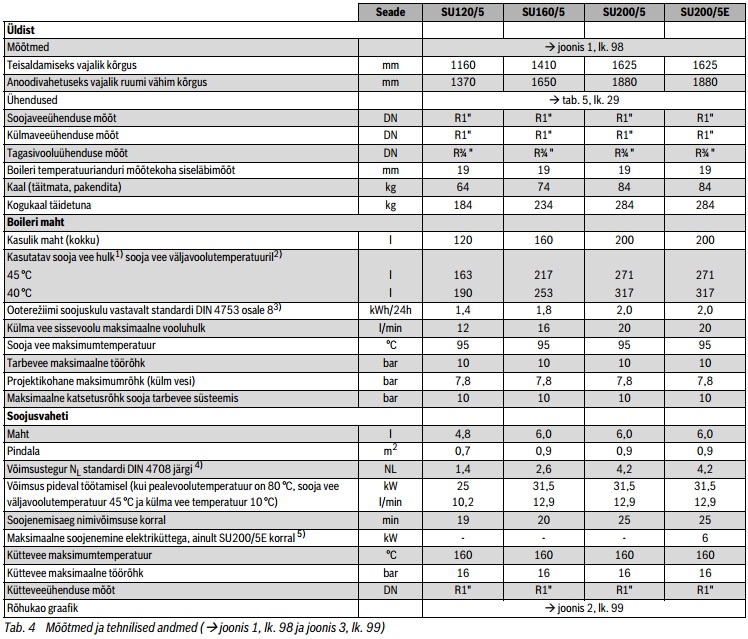

Другие характеристики

К сожалению, я Вам не предоставлю расчет времени нагрева бойлера косвенного нагрева. Потому что это не одна формула. Тут переплетения множество значений: Начиная от формул коэффициента теплопередачи, поправочные коэффициенты для разных теплообменников (так как конвекция воды тоже вносит свои отклонения), и заканчивается это итерацией расчетов по измененным температурам с течением времени. Тут, скорее всего в будущем я сделаю калькулятор расчета.

Вам придется довольствоваться тем, что нам говорит производитель БКН(Бойлера косвенного нагрева.)

А говорит нам производитель следующее:

Что вода будет готова через 25 минут. При условии, что затекать в змейку будет 80 градусов с расходом 2 м3/час. Мощность котла, дающий нагретый теплоноситель не должна быть ниже 31, 5 кВт. Готовая к приему вода считается 45-60 градусов. 45 градусов помыться в душе. 60 это очень горячая вода, например для мыться посуды.

Задача 4. Сколько необходимо накопить горячей воды для того, чтобы помыться 30 минут в душе?

Рассчитаем для примера с электрическим водонагревателем. Так как электрический тэн имеет постоянную отдачу тепловой энергии. Мощность тэнов 3 кВт.

Дано:

Холодная вода 10 градусов

Минимальная температура из крана 45 градусов

Максимальная температура нагрева воды в баке 80 градусов

Комфортный расход вытекающей воды из крана 0, 25 л/сек.

Решение

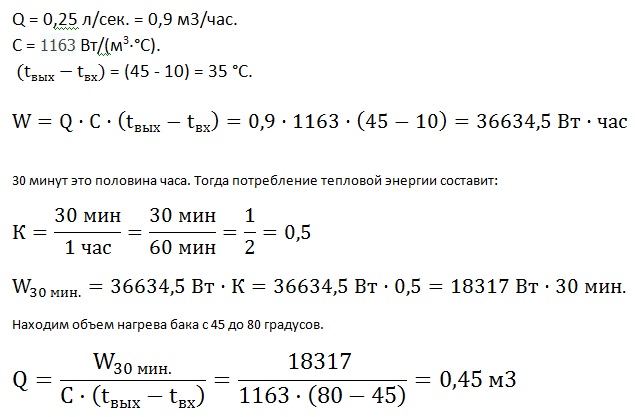

Сначала найдем мощность, которая обеспечит данный расход воды

Ответ: 0, 45 м3 = 450 литров воды понадобится для того, чтобы помыться накопленной горячей водой. При условии, что тэны не нагревают воду в момент потребления горячей воды.

Многим может показаться, что нет учета входа холодной воды в бак. Как рассчитать потерю тепловой энергии, когда в воду 80 градусов попадает температура воды 10 градусов. Явно будет идти потеря тепловой энергии.

Это доказывается следующим образом:

Энергия, затраченная на нагрев бака с 10 до 80:

То есть в баке объемом 450 литров с температурой 80 градусов уже содержится 36 кВт тепловой энергии.

Из этого бака мы забираем энергию: 450 литров воды с температурой 45 градусов (через кран). Тепловая энергия воды объемом 450 литров с температурой 45 градусов = 18 кВт.

Эта доказывается законом сохранения энергии. Изначально в баке было 36 кВт энергии, забрали 18 кВт осталось 18 кВт. Эти 18 кВт энергии содержат воду с температурой 45 градусов. То есть 70 градусов поделили пополам получили 35 градусов. 35 градусов + 10 градусов холодной воды получаем температуру 45 градусов.

Тут главное понять, что такое закон сохранения энергии. Эта энергия из бака не может убежать не понятно куда! Мы знаем, что через кран вышло 18 кВт, а в баке изначально был 36 кВт. Забрав у бака 18 кВт мы понизим температуру в баке до 45 градусов (до средней температуры (80+10)/2=45).

Давайте теперь попробуем найти объем бака при нагреве бойлера до 90 градусов.

Использованная энергия потребления горячей воды на выходе из крана 18317 Вт

Ответ: Объем бака 350 литров. Повышение всего на 10 градусов уменьшило объем бака на 100 литров.

Многим может показаться это не реально. Это можно объяснить следующим образом: 100/450 = 0, 22 это не так уж и много. Разница сохраненной температуры (80-45)<(90-45) всего 10/45=0, 22.

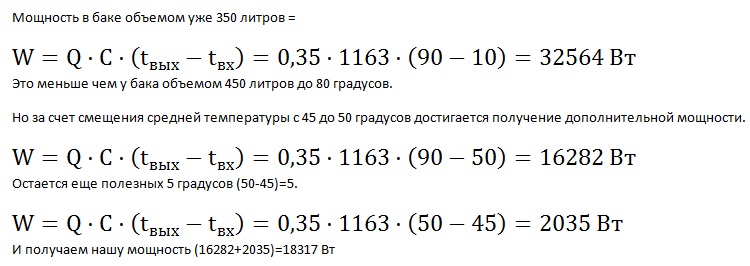

Докажем, что это справедливая формула другим способом:

Конечно это грубый теоретический расчет! В теоретическом расчете мы учитываем то, что температура в баке между верхним и нижним слоем мгновенно перемешивается. Если учитывать факт того, что вверху вода горячее, а внизу холоднее, то объем бака можно уменьшить на разницу температур. Не зря вертикальные баки считаются более эффективными по сохранению тепловой энергии. Так как чем больше высота бака, тем выше разница температур между верхним и нижним слоем. При быстром расходовании горячей воды, эта разница температур выше. Когда расхода воды нет, очень медленно температура в баке становится равномерной.

Попробуем пересчитать, если между верхним и нижним слоем воды разница будет 10 градусов.

Мы просто 45 градусов спустим на 10 градусов ниже. За место 45 будет 35 градусов.

Ответ: За счет смещения температур мы уменьшили объем бака еще на 0, 35-0, 286=64 литра.

Мы рассчитали при условии, что в момент потребления горячей воды тэны не работали и не нагревали воду.

Давайте теперь посчитаем при условии, что бак начинает нагревать воду в момент потребления горячей воды.

Добавим еще мощности 3 кВт.

За 30 минут работы мы получим половину мощности 1, 5 кВт.

Тогда нужно вычесть эту мощность.

Ответ: Объем бака составит 410 литров.

Задача 5. Расчет дополнительной мощности на ГВС

Рассмотрим частный дом площадью 200 м2. Максимальное потребление мощности на обогрев дома 15 кВт.

Как найти мощность на отопление дома?

Проживают в доме 4 человека.

Найти: Дополнительную мощность для ГВС

То есть нам необходимо найти мощность котла с учетом: Мощности обогрева дома + нагрев горячей воды.

Для этой цели лучше использовать схему № 4: https://infosantehnik.ru/str/102m.html

Решение

Необходимо найти, сколько литров горячей воды потребляет человек в сутки:

В СНиП 2.04.01-85* указано, что по статистике на одного человека уходит 300 литров в сутки. Из них 120 литров на горячую воду с температурой 60 градусов. Это городская статистика перемешена с людьми, которые не привыкли тратить столько воды в сутки. Могу предложить свою статистику потребления: Если Вы любите принимать горячие ванны каждый день – Вы можете расходовать 300-500 литров горячей воды в сутки только на одного человека.

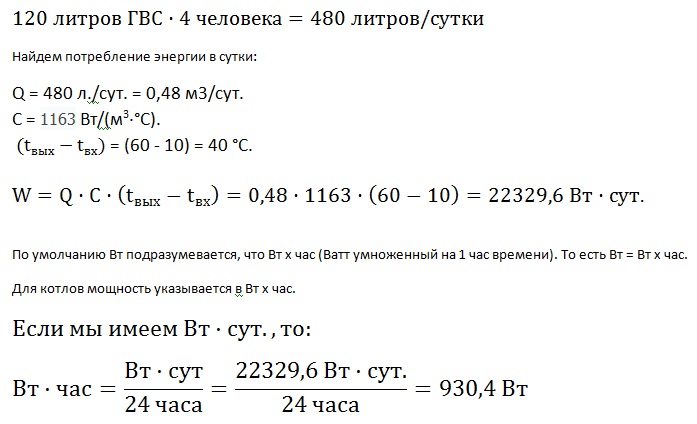

Объем воды в сутки на 4 человека:

То есть к мощности обогрева дома 15 кВт необходимо прибавить 930 Вт.=15930 Вт.

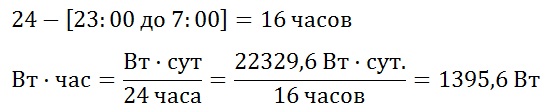

Но если учитывать факт того, что ночью (с 23:00 – 7:00) вы не потребляете горячую воду, то получится 16 часов, когда Вы потребляете горячую воду:

Ответ: Мощность котла = 15 кВт + 1, 4 кВт на ГВС. = 16, 4 кВт.

Но в таком расчете есть риск, того, что в момент большого потребления горячей воды в определенные часы вы надолго остановите обогрев дома.

Если хотите иметь хороший расход горячей воды для частного дома, то выбираем БКН не менее 30 кВт. Это позволит Вам иметь неограниченный расход 0, 22 л/сек. с температурой минимум 45 градусов. Мощность котла при этом не должна быть меньше 30 кВт.

А вообще в задачах этой статьи был уклон на сохранение энергии. Мы не рассматривали, что происходит в конкретный момент, а пошли для расчета другим путем. Мы пошли по бесспорному методу сохранения энергии. Затраченная энергия на выходе из крана потом будет равна энергии приходящей от котлового оборудования. Зная мощности в двух разных местах можно найти затраченное время.

Однажды обсуждали расчет ГВС на форуме: http://santeh-baza.ru/viewtopic.php?f=7&t=78
